Relê MC2RC2 12VCC 8 Terminais Metaltex
Você está perguntando sobre um relé Metaltex MC2RC2 , um interruptor eletromecânico compacto e comumente usado. Vamos analisar suas especificações:
O que é um relé?
Um relé é um interruptor operado eletricamente. Ele utiliza um eletroímã para abrir ou fechar fisicamente um conjunto de contatos, permitindo que um sinal elétrico de baixa potência (como o de um microcontrolador) controle um circuito elétrico de maior potência (como um motor ou uma lâmpada). Eles fornecem isolamento elétrico essencial entre o circuito de controle e a carga comutada.
Decoding "Relê MC2RC2 12VCC 8 Terminais Metaltex"
Metaltex: Este é o fabricante do relé. A Metaltex é conhecida por produzir diversos componentes eletrônicos, incluindo relés.
MC2RC2: Este é o número de série ou modelo do relé. Com base em folhas de dados comuns da Metaltex para modelos semelhantes (como o ML2RC2), esta série indica algumas características principais:
É um relé selado em miniatura , geralmente projetado para montagem direta em placas de circuito impresso (PCBs).
O "2RC2" geralmente significa um arranjo de contatos 2 Forma C ou DPDT (Double Pole Double Throw) . Isso significa que ele possui dois conjuntos independentes de contatos, cada um com um terminal comum (COM), um normalmente aberto (NA) e um normalmente fechado (NF).
12 VCC: Especifica a tensão da bobina . A bobina do relé requer uma fonte de alimentação de 12 VCC (corrente contínua) para energizar e alternar os contatos.
8 Terminais (8 Terminais): Esta seção descreve a configuração dos pinos do relé. Um relé de 8 terminais com configuração DPDT normalmente possui:
2 terminais para a bobina (onde você aplica os 12V CC).
6 terminais para os dois conjuntos de contatos (2 x Comum, 2 x Normalmente Aberto, 2 x Normalmente Fechado)
Principais características e aplicações comuns
Com base nas informações fornecidas e nas especificações comuns da série Metaltex MC2RC2/ML2RC2, aqui estão as características típicas:
Configuração de contato: DPDT (Double Pole Double Throw) , o que significa que possui dois contatos de comutação independentes.
Tensão da bobina: 12V DC .
Corrente nominal: Esses relés em miniatura normalmente têm uma corrente nominal de contato relativamente baixa, geralmente em torno de 2 Amperes (A) em tensões como 30V CC ou 125V CA. Algumas variantes podem suportar até 1 A a 250 V CA. Você deve sempre consultar a ficha técnica específica do MC2RC2 para obter as capacidades exatas de comutação de corrente e tensão, pois estas podem variar ligeiramente entre submodelos ou revisões.
Classificação de tensão: Os contatos normalmente podem alternar até 220 V CC / 250 V CA (cargas resistivas).
Aplicações: Devido ao seu pequeno tamanho e capacidade DPDT, esses relés são frequentemente usados em:
Equipamentos de telecomunicações
Eletrodomésticos
Equipamentos de automação de escritório
Sistemas de segurança
Circuitos de controle de uso geral em eletrônica onde é necessária comutação de baixa potência ou roteamento de sinal.

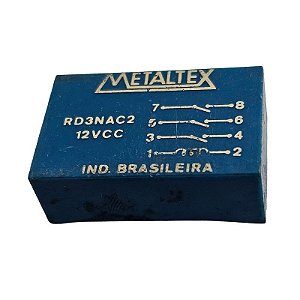

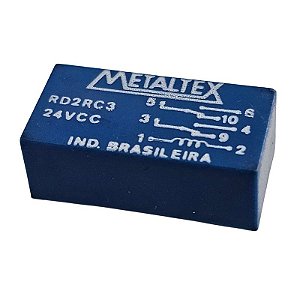

Foto meramente ilustrativa
Valor unitário
Para mais informações entre em contato.
