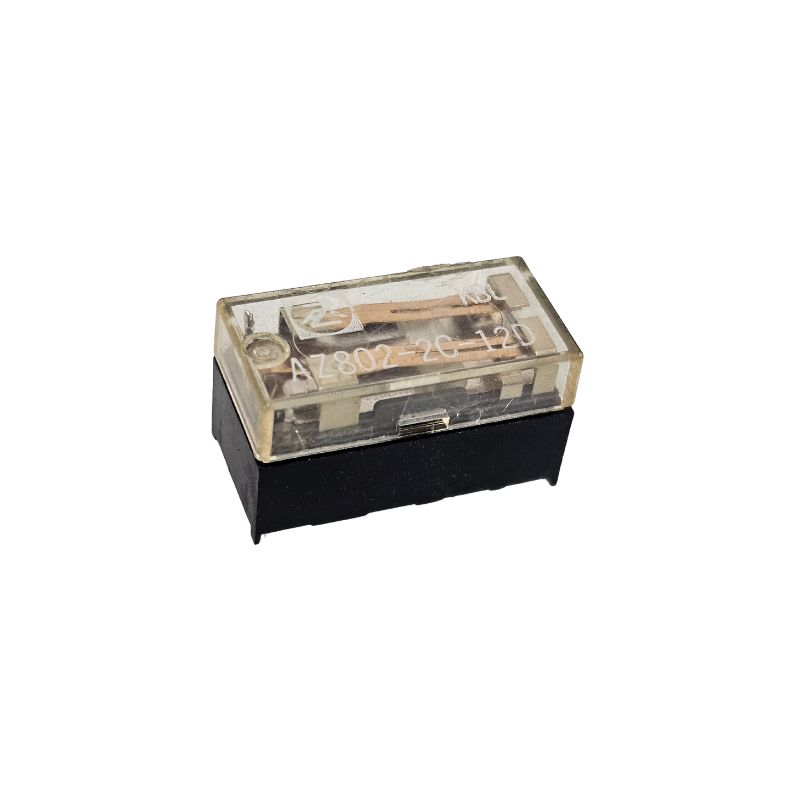

Relé AZ802-2C-12D 8 Terminais
O Relé AZ802-2C-12D 8 Terminais é um relé eletromecânico da série AZ802 da Zettler, uma fabricante reconhecida de componentes eletrônicos. Este modelo específico é projetado para comutar sinais ou cargas utilizando uma bobina acionada por 12V em corrente contínua (DC).
Principais Características
Tensão da Bobina: 12Vcc (Corrente Contínua). Isso significa que a bobina do relé é energizada aplicando-se uma tensão de 12 volts DC.
Configuração dos Contatos: 2C ou DPDT (Double Pole Double Throw). Este é um relé com dois contatos reversíveis independentes. Cada "polo" ou conjunto de contatos possui um terminal comum (COM), um normalmente aberto (NA/NO) e um normalmente fechado (NF/NC).Número de Terminais: 8 Terminais. Essa é a quantidade de pinos para montagem, consistindo em:
2 terminais para a bobina.
2 terminais comuns (COM) - um para cada polo.
2 terminais normalmente abertos (NA/NO) - um para cada polo.
2 terminais normalmente fechados (NF/NC) - um para cada polo.
Capacidade de Comutação: A capacidade exata de corrente e tensão pode variar ligeiramente dentro da série AZ802, mas para a maioria dos modelos DPDT de uso geral, você pode esperar algo em torno de:
Corrente: Tipicamente 1A ou 2A. Alguns modelos podem ser projetados para baixa corrente (sinais) com contatos bifurcados para maior confiabilidade, enquanto outros podem chegar a 5A. Para o AZ802, é comum encontrar especificações de 2A.
Tensão: Geralmente até 125VAC ou 30VDC.
Tipo de Montagem: Projetado para montagem em PCI (Placa de Circuito Impresso), através de furos (THT - Through-Hole Technology).
Características Adicionais: Os relés da Zettler são conhecidos pela sua confiabilidade e são frequentemente usados em aplicações onde a estabilidade dos contatos é importante.
Aplicações Comuns
O relé Zettler AZ802-2C-12D é ideal para diversas aplicações, especialmente aquelas que exigem a comutação de múltiplos circuitos ou sinais com uma tensão de controle de 12V:
Automação Industrial: Em painéis de controle, sistemas de máquinas e equipamentos, onde é comum a necessidade de comutar múltiplos sinais de baixa ou média potência.
Sistemas de Telecomunicações: Para comutação de linhas, sinais de áudio ou dados.
Equipamentos de Teste e Medição: Para roteamento de sinais em bancadas de teste.
Sistemas de Segurança: Em centrais de alarme, controle de acesso e interfones.
Projetos de Eletrônica em Geral: Onde é necessário isolar circuitos ou realizar lógica de controle com múltiplos contatos.
Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato
