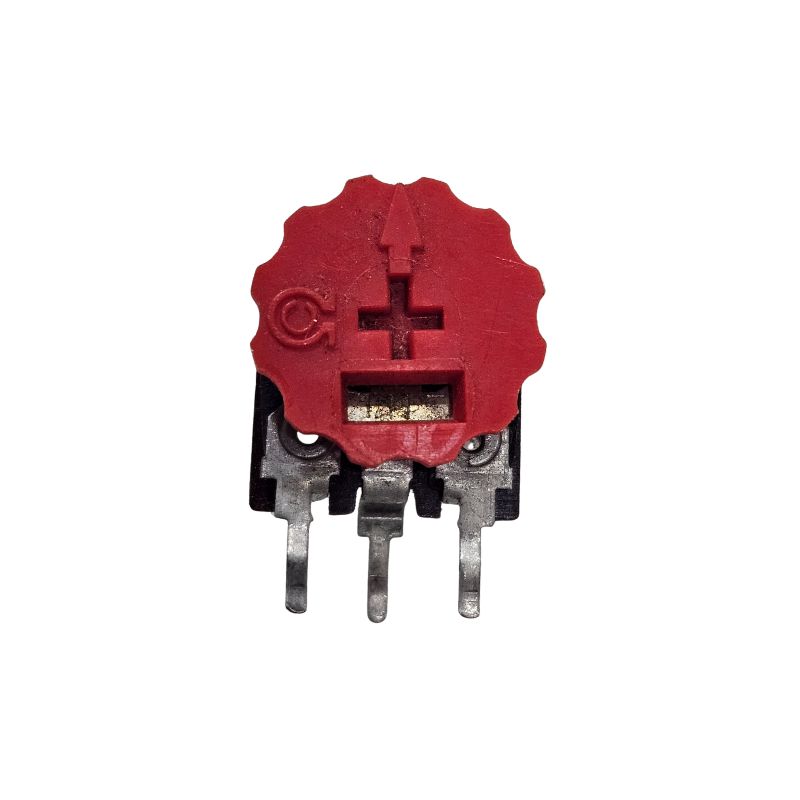

Trimpot 1M5 14MM Vertical Com Botão

Código: 014650

R$ 8,40

Qtde: Comprar Disponibilidade: Imediata Estoque: 247 unidades

É um Trimpot de alta resistência com características que facilitam o ajuste manual em placas de circuito.

Detalhes do Componente

Parâmetro	Detalhe	Função / Explicação
Componente	Trimpot (Trimmer Potentiometer)	Um resistor variável de três terminais usado para fazer ajustes finos (calibração) em um circuito eletrônico. É ajustado com menos frequência do que um potenciômetro de painel.
Resistência Nominal	$1 M 5$ ( $1.5 MOhms$ )	É o valor de resistência máxima do componente, equivalente a $1.500.000 Ohms$ (um milhão e quinhentos mil Ohms). O ajuste da resistência varia de $0 Ohm$ até $1.5 MOhms$ .
Tamanho	$14 MM$	Refere-se à dimensão do corpo quadrado do componente. Os trimpots de $14 mm$ (como os da série Constanta) são modelos comuns e robustos, muitas vezes feitos com pista de carbono.
Orientação	Vertical	O estilo de montagem na placa de circuito impresso (PCB). O corpo do componente fica em pé, perpendicular à placa.
Ajuste	Com Botão (ou Com Knob)	O eixo de ajuste possui um pequeno pino, facilitando o ajuste diretamente com os dedos sem a necessidade de uma ferramenta (como uma chave de fenda), ideal para ajustes finais de fácil acesso.
Potência Máxima (Típica)	Cerca de $0.3 W$ (a $4 0^{\circ} C$ )	Capacidade de dissipação de calor, um valor comum para trimpots de carbono desse tamanho.

Aplicações Típicas
Com uma resistência tão alta ( $1.5 MOhms$ ), este trimpot é geralmente usado em circuitos onde se deseja limitar uma corrente muito pequena ou para trabalhar em conjunto com capacitores para criar longos períodos de tempo:
Temporizadores (Timers): Para definir o período de tempo em circuitos com $RC$ (resistor-capacitor), como o CI $555$ , permitindo ciclos de tempo muito longos.
Circuitos de Alta Impedância: Onde se controla a sensibilidade de entrada ou o ganho de estágios iniciais, como em circuitos de sensores.
Ajuste de Frequência Baixa: Para calibração em osciladores ou filtros de frequência muito baixa.

Valor Unitário
Imagem Meramente Ilustrativa
