Rede Resistiva MDP1403-151G
A Rede Resistiva MDP1403-151G é um tipo de rede de resistores de filme espesso fabricada pela Vishay Dale .
Aqui está uma análise do que isso significa:
Rede de Resistores: Em vez de resistores individuais, uma rede de resistores combina vários resistores em um único encapsulamento. Isso economiza espaço na placa de circuito e simplifica a montagem.
Filme Espesso: Refere-se à tecnologia usada para fabricar os resistores. Resistores de filme espesso são criados pela serigrafia de uma pasta resistiva sobre um substrato cerâmico, que é então queimado em altas temperaturas.
MDP1403: Este é o tipo de série e esquema.
MDP14 indica um pacote DIP (Dual-In-Line Package) de 14 pinos, o que significa que ele tem duas fileiras de pinos projetados para serem inseridos em uma placa de circuito.
03 refere-se à configuração esquemática interna. Na série MDPXX03, normalmente significa que há 7 ou 8 resistores isolados , onde cada resistor é independente dos outros e conectado diretamente através de dois pinos.
151G: Esta parte do código indica o valor de resistência e tolerância:
151 significa que a resistência é de 150 ohms. O último dígito especifica o número de zeros a seguir, então 15 seguido de um zero é 150.G indica uma tolerância de ±2%.
Principais recursos e aplicações
Essas redes de resistores são comumente usadas em vários circuitos eletrônicos devido aos seus benefícios:Economia de espaço: consolida vários resistores em um componente.
Custos de montagem reduzidos: simplifica o layout da placa e o posicionamento dos componentes.
Desempenho uniforme: todos os resistores da rede são feitos com o mesmo processo, resultando em características consistentes.
Construção robusta: alojado em um pacote DIP moldado.
Aplicações comuns para o MDP1403-151G (e redes de resistores isolados semelhantes) incluem:
Terminação de linha: correspondência de impedância em linhas de sinal para evitar reflexões.
Limitação de corrente de LED: controle da corrente que flui através dos LEDs.
Circuitos pull-up "OR com fio": usados em lógica digital para puxar uma linha para nível alto quando qualquer uma das várias saídas estiver ativa.
Circuitos pull-up/pull-down acionados por energia: gerenciamento de níveis de sinal em circuitos digitais.Balanceamento de impedância de linha longa: garantindo a integridade do sinal em linhas de transmissão mais longas.
Valor Unitário

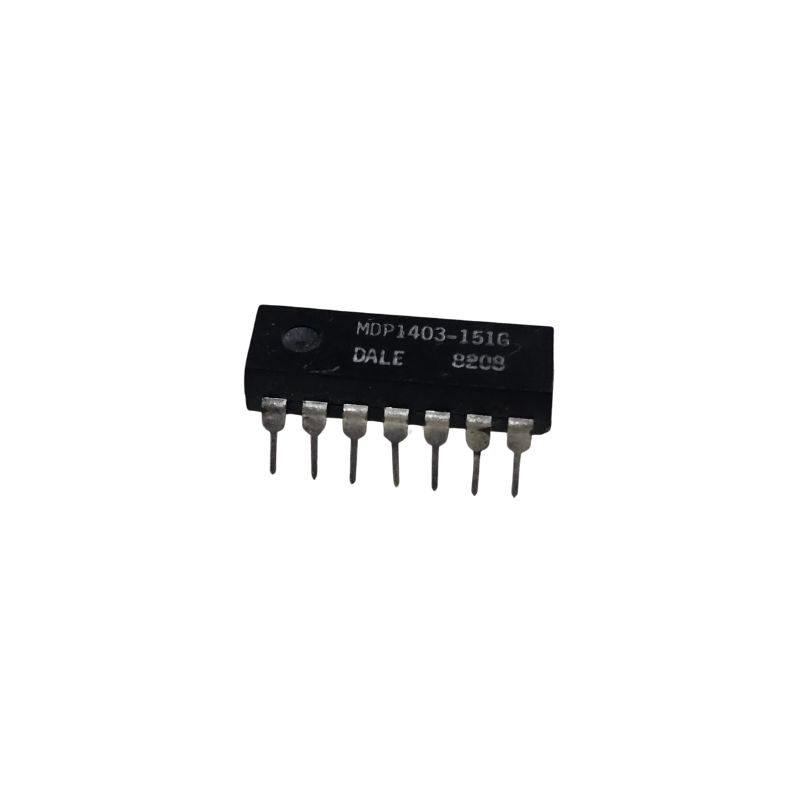

Imagem Meramente Ilustrativa
