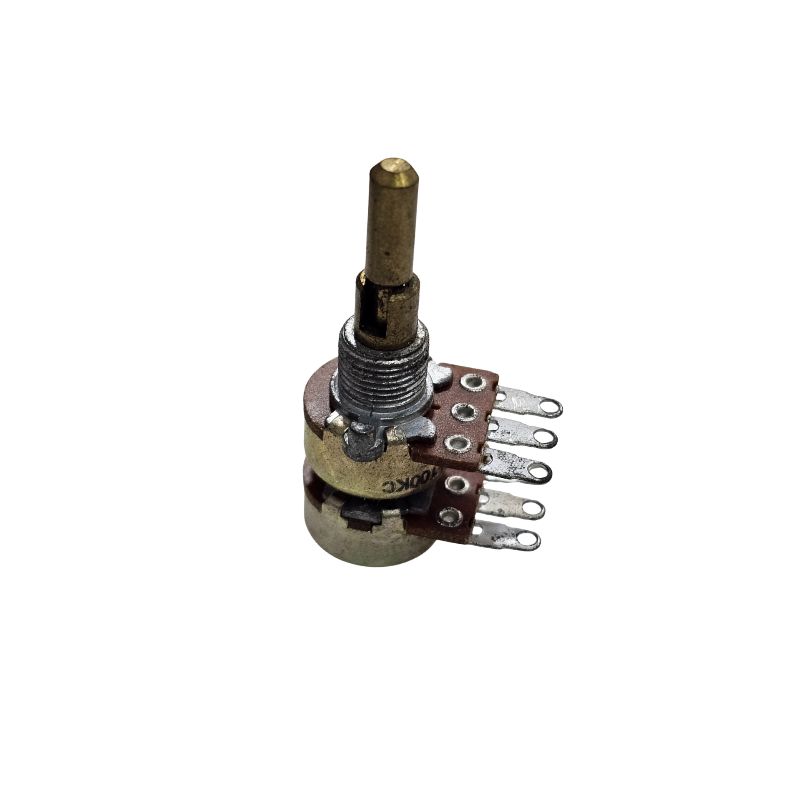

Potenciômetro Duplo 500KB + 100KC Rotativo Alps
Trata-se de um Potenciômetro Rotativo Duplo (Dual Gang) da marca Alps, que combina dois potenciômetros em um único corpo, mas com eixos independentes ou concêntricos (coaxiais).
A combinação de valores e tipos de curva é bastante específica, indicando que este componente provavelmente é um potenciômetro de "Balanço" (Balance) ou algum controle com funções separadas em um equipamento de áudio de alta fidelidade (Hi-Fi) ou profissional.
Aqui está a análise detalhada do componente:
Potenciômetro Rotativo Duplo Alps
| Característica | Detalhe da Especificação | Significado Técnico |
| Marca | Alpes | Fabricante japonês de componentes eletrônicos de alta qualidade, especialmente renomado por potenciômetros de áudio (como a linha RK). |
| Tipo | Duplo (Gangue Dupla) | Contém dois potenciômetros independentes que são operados pelo mesmo eixo ou eixos concêntricos. Comum em aplicações estéreo (L/R). |
| Valor 1 | 500KB | Resistência de 500k Omega (Ohms). O sufixo B indica uma curva de variação Linear. |
| Valor 2 | 100KC | Resistência de 100k Omega (Ohms). O sufixo C indica uma curva de variação Anti-Logarítmica (ou Cônica Invertida). |
| Formato | Rotativo | O ajuste é feito girando o eixo. |
Função Provável (Combinação B + ou + C)
A combinação de um potenciômetro Linear (B) ou Logarítmico (A) com um Anti-Logarítmico (C) em um mesmo componente é frequentemente usada para
Controle de Balanço (Balance): Em equipamentos de áudio estéreo, um pote Duplo $A+C$ou$B+C$permite que, ao girar o eixo, um canal seja atenuado (Logarítmico/Linear) enquanto o outro é reforçado (Anti-Logarítmico), mantendo o volume total relativamente constante, mas alterando o balanço entre os canais.
Controle de Tonalidade (Tone Stack): Pode ser usado em circuitos de equalização (Bass/Treble) onde as curvas A e C trabalham em conjunto para reforçar ou cortar uma banda de frequência.
Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
