Potenciômetro 1M5 Rotativo Linear Sem Chave 23MM
O "Potenciômetro 1M5 Rotativo Linear Sem Chave 23MM" é um resistor variável com características bem definidas para uso em circuitos eletrônicos. Vamos entender cada parte da sua descrição:
Características do Componente
Potenciômetro: Este é um componente eletrônico com três terminais. A resistência entre o terminal central (cursor) e os terminais externos pode ser alterada manualmente ao girar um eixo. Ele funciona como um divisor de tensão, permitindo o controle de voltagem em um circuito.
1M5 (): Indica a resistência nominal máxima do componente, que é de 1,5 Megaohms (1.500.000 ohms). Essa é a resistência total que você pode medir entre os dois terminais externos.
Rotativo: Refere-se ao tipo de movimento para ajuste do componente. O ajuste é feito girando um eixo, em oposição a um modelo deslizante, onde o ajuste é linear.
Linear: Essa é a curva de variação de resistência do potenciômetro. Em um potenciômetro linear, a resistência varia de forma proporcional ao ângulo de rotação do eixo. Por exemplo, ao girar o eixo 50% de seu curso total, a resistência também será aproximadamente 50% da resistência máxima. Esta característica é ideal para controles que exigem um ajuste uniforme e previsível, como o ajuste de brilho de LEDs.
Sem Chave: Diferente de outros modelos, este potenciômetro não possui uma chave liga/desliga integrada. Sua única função é a de variar a resistência.
23MM: Esta medida geralmente se refere ao diâmetro do corpo do potenciômetro, que é a parte principal. É um dado importante para o planejamento físico e para o encaixe em gabinetes de projetos, garantindo que o componente se ajuste corretamente no espaço disponível.
Aplicações Comuns
Devido à sua alta resistência e curva linear, este tipo de potenciômetro é utilizado em circuitos onde é necessário um ajuste fino ou um controle de alta impedância.
Circuitos de Temporização: Em circuitos RC (resistores e capacitores), o potenciômetro de 1.5MΩ pode ser usado para variar a constante de tempo, controlando o tempo de atraso ou a frequência de um oscilador.
Ajuste de Tensão e Sensibilidade: É ideal como um divisor de tensão ajustável para controle de ganho de um amplificador, ajuste de brilho ou como um sensor de posição em projetos de robótica e automação.
Prototipagem e Projetos DIY: Sua facilidade de uso e valor de alta resistência o tornam popular em projetos de eletrônica amadora e prototipagem.
Valor Unitário

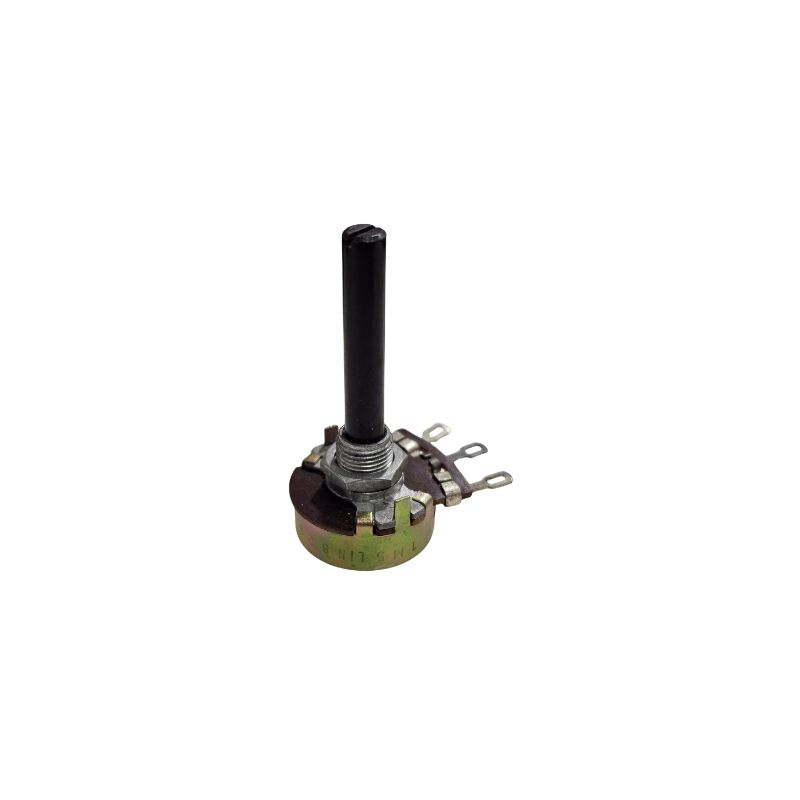

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
