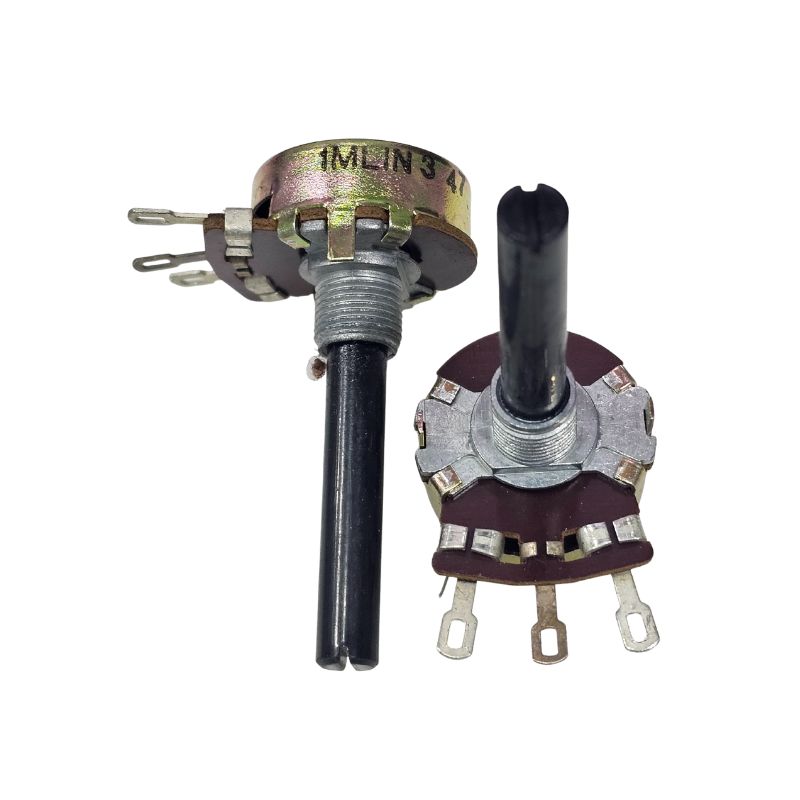

Potenciômetro 1M A Rotativo Sem Chave Linear 23MM
Potenciômetro: Este é um resistor variável de três terminais, usado para controlar a resistência elétrica em um circuito.
1M: Indica a resistência total do potenciômetro, que é de 1 mega-ohm ( ). Este é um valor de resistência bastante alto, comum em pré-amplificadores, controles de tom e circuitos de áudio.
A: A letra "A" se refere à curva de variação. A curva "A" é logarítmica (também chamada de "áudio"). A resistência não varia linearmente com a rotação do eixo; em vez disso, a mudança é mais sutil no início e se acelera no final do percurso. Esta curva é ideal para controle de volume em equipamentos de áudio, pois imita a forma como o ouvido humano percebe o som.
Rotativo: O ajuste da resistência é feito girando um eixo, o que é o tipo mais comum para montagem em painéis.
Sem Chave: Diferente de alguns modelos, este potenciômetro não possui uma chave embutida para ligar ou desligar o circuito. Ele tem a função exclusiva de variar a resistência.
Linear 23MM: Esta parte da descrição pode causar confusão, pois a letra "A" e a palavra "linear" são contraditórias.
A indica uma curva logarítmica.
Linear significa que a variação seria proporcional à rotação (curva "B").
É provável que a palavra "linear" aqui esteja se referindo às dimensões físicas do componente, onde 23MM pode ser o diâmetro do corpo do potenciômetro.
Importante: Se o componente é realmente para controle de volume, a letra "A" é o que importa, e a curva é logarítmica. A palavra "linear" é, muito provavelmente, uma descrição incorreta ou uma referência ao tamanho e não à curva de variação.
Onde Usar um Potenciômetro 1M A
Devido à sua alta resistência e curva logarítmica, este tipo de potenciômetro é frequentemente usado em:
Controle de volume: Em amplificadores, mesas de som, e outros equipamentos de áudio de alta fidelidade (Hi-Fi).
Controles de tom (Equalizadores): Em circuitos de graves, médios e agudos.
Circuitos de instrumentação: Onde um controle de alto ganho é necessário.
Valor Unitário

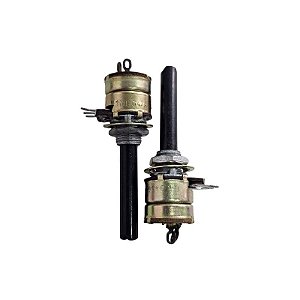

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
