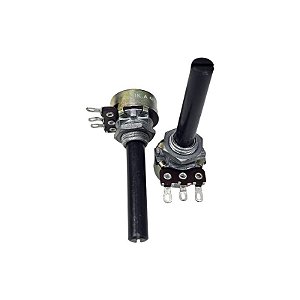

Potenciômetro 1K Rotativo Carvão RV24YN 20S B102 Tocos
Você está diante de um potenciômetro com características muito específicas!
Vamos explicar o que significa "Potenciômetro 1K Rotativo Carvão RV24YN 20S B102 Tocos":
O que é um potenciômetro?
Um potenciômetro é um resistor variável, o que significa que sua resistência pode ser ajustada.
É essencialmente um resistor com três terminais: dois terminais finais conectados às extremidades do elemento resistivo e um terceiro terminal (o "limpador") que se move ao longo do elemento, criando uma resistência variável entre o limpador e cada terminal final.
Eles são comumente usados para controlar volume, brilho ou definir tensões de referência em circuitos eletrônicos.
Decodificando as Especificações:
Aqui está uma análise de cada parte da descrição que você forneceu:
1K: Especifica a resistência nominal total do potenciômetro, que é de 1.000 Ohms (1 kOhm) .
Esta é a resistência máxima entre os dois terminais.
Rotativo (Rotativo): Indica o tipo de movimento físico usado para ajustar a resistência.
Um potenciômetro rotativo possui um eixo que você gira, ao contrário de um potenciômetro linear (deslizante).
Carvão (Carbono): Refere-se ao material da trilha resistiva .
A composição de carbono é um material comum e econômico para potenciômetros.
Geralmente, é adequado para uso geral. Outros materiais incluem cermet ou fio enrolado, que apresentam características diferentes em relação à potência, ruído e precisão.
RV24YN: Provavelmente é uma designação de série ou número de modelo do fabricante. "RV" geralmente significa Rotary Variable (resistor), e "24YN" seria específico para esta série em particular, indicando seu tamanho, formato ou outras características gerais.
20S: Geralmente se refere ao tipo ou comprimento do eixo . "20S" pode significar um comprimento de eixo de 20 mm, um tipo específico de eixo (por exemplo, ranhurado, serrilhado) ou outro detalhe mecânico.
Sem uma ficha técnica da Tocos, é difícil ter certeza sobre este código específico.
B102: Isso é crucial!
O "B" indica a curva de conicidade ou resistência do potenciômetro.
"B" significa conicidade linear .
Isso significa que a resistência muda proporcionalmente ao ângulo de rotação. Se você girar o potenciômetro pela metade, a resistência será aproximadamente metade da resistência total. Outras conicidades comuns incluem "A" (conicidade logarítmica ou de áudio, onde a resistência muda exponencialmente, frequentemente usada para controle de volume) e "C" (logarítmica reversa).
O "102" codifica o valor da resistência . É lido como "10" seguido de "2" zeros, o que significa10×1 02=10×100=1 ,000Ohms (1K). Isso confirma a resistência de "1K" que você já possui.
Tocos: Este é o fabricante do potenciômetro. A Tocos (Tokyo Cosmos Electric Co., Ltd.) é uma conhecida fabricante japonesa de componentes eletrônicos, incluindo potenciômetros.
Resumindo:
Você está descrevendo um potenciômetro rotativo de 1 kOhm com elemento resistivo de carbono, cone linear (curva B), da série RV24YN, fabricado pela Tocos. O "20S" refere-se a uma característica mecânica específica, provavelmente o eixo.
Este tipo de potenciômetro é adequado para aplicações onde é necessário um ajuste direto e proporcional da resistência, como:
Configurando níveis de tensão CC
Ajustando a intensidade da luz (se usado com circuito apropriado)
Controlando a velocidade do motor (em circuitos simples)
Entradas de controle geral em eletrônica.
Você tem um projeto específico em mente para este potenciômetro ou está apenas tentando entender suas especificações?
Para mais informações, entre em contato.
