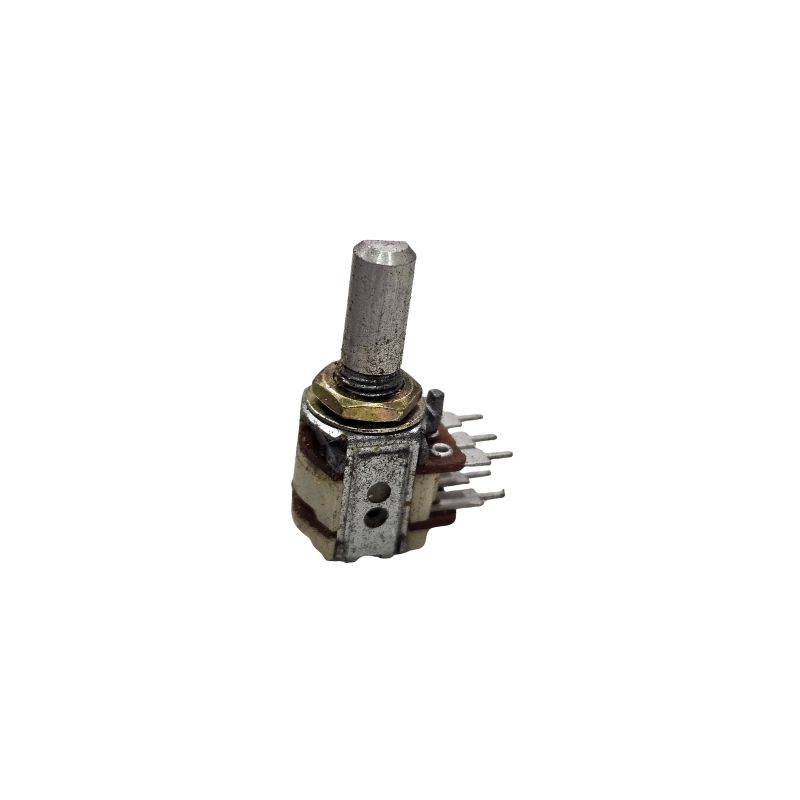

Potenciômetro 100KB X2 Duplo Eixo Metálico 6 Terminais
É um Potenciômetro Duplo Linear de 100K Omega, frequentemente usado em eletrônica para ajustes que exigem uma variação de resistência constante e precisa.
A principal diferença em relação ao modelo "100KA" (Logarítmico) é a sua curva de variação, indicada pela letra B (Linear).
Características do Potenciômetro 100KB X2
| Característica | Detalhe | Função Crítica |
| Resistência | 100K Omega (100K) | Valor da resistência máxima em cada seção. |
| Curva de Variação | Curva B (Linear) (indicado pelo B em 100KB) | A resistência varia de forma diretamente proporcional ao ângulo de rotação do eixo. Se o eixo estiver girado em 50%, a resistência será 50% do valor total. |
| Configuração | Duplo (X2) | Contém dois potenciômetros internos, controlados por um único eixo para ajustes simultâneos em dois circuitos. |
| Terminais | 6 Terminais | Três terminais por potenciômetro ( 6 pinos) para a conexão estéreo (dois canais) ou dois circuitos paralelos. |
| Eixo | Eixo Metálico | Oferece durabilidade para montagem em painéis e uso contínuo com knobs. |
Aplicações Comuns (Curva Linear)
Devido à sua característica de variação linear, este potenciômetro é ideal para aplicações onde a relação entre o movimento do eixo e a alteração do parâmetro deve ser constante:
Controles de Tonalidade (Graves e Agudos): Em equalizadores e circuitos de tom, o controle de frequência/amplitude geralmente requer um potenciômetro linear.
Controle de Balanço (Balance) em Áudio: Usado para ajustar o equilíbrio do volume entre o canal Esquerdo e o Direito.
Ajustes de Velocidade ou Brilho: Controle de velocidade de motores, intensidade de luz (dimmers) ou contraste/brilho em painéis/displays, onde a resposta linear é mais adequada que a logarítmica.
Projetos em Microcontroladores (Ex: Arduino): Usado para fornecer um sinal de tensão que varia linearmente com a rotação, lido por uma entrada analógica.
Valor Unitário
Imagem Meramente Iluistrativa
