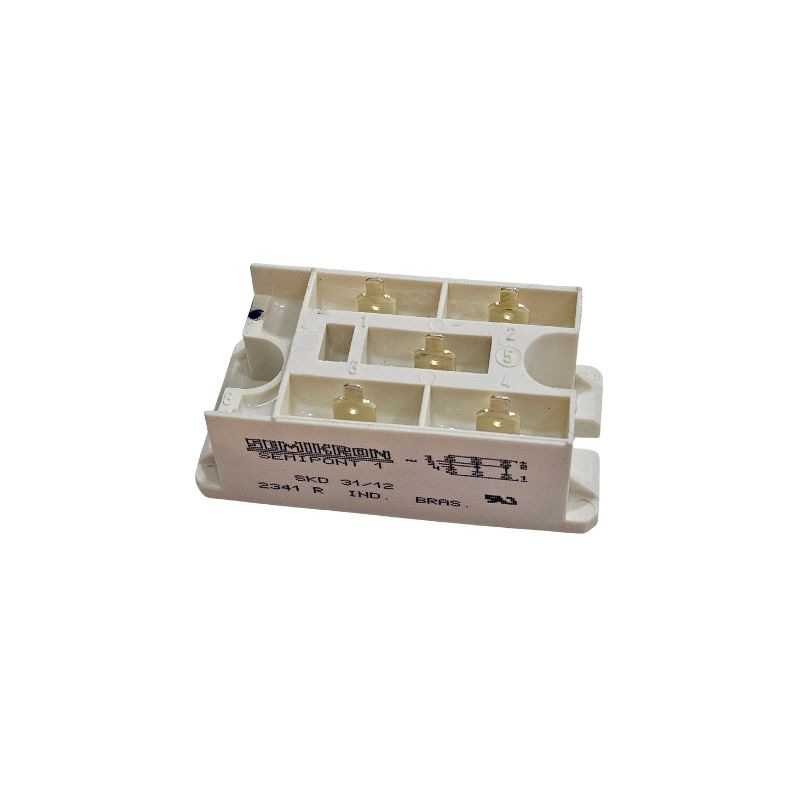

Ponte Retificadora SKD31/12 Semikron
Principais características e especificações técnicas
Função / Tipo: Ponte retificadora de diodos — retificação trifásica (three-phase bridge rectifier)
Corrente contínua de saída nominal: 31 A (quando a temperatura da carcaça, T_C, é 100 °C)
Tensão máxima de bloqueio inverso (V_RRM): 1200 V (1.2 kV)
Corrente de surto / pico (Forward Surge Current / Surge Forward Current): 320 A a 370 A (dependendo da fonte).
Tensão direta máxima (Forward Voltage, V_F max): cerca de 1.75 V.
Temperatura máxima de junção / operação: até 125 °C.
Dimensões físicas: aproximadamente 63 × 32 × 22 mm.
Tipo de encapsulamento / montagem: módulo da série SEMIPONT 1, com base metálica isolada e terminais fast-on com pontas para solda. Montagem tipo painel.
Número de pinos / terminais: 5 pinos (três entradas de fase AC + duas saídas DC).
Peso: em torno de ~ 0,07 – 0,08 kg (≈ 70-80 g).
Certificações / Conformidade: reconhecido UL (file no. E 63 532) e compatível RoHS.
Principais características de desempenho e construção
Base metálica isolada e robusta — boa dissipação térmica e isolamento elétrico.
Terminais “fast-on” com pontas para solda — facilita montagem e integração em painéis ou placas.
Suporta correntes de surto elevadas — ideal para aplicações com picos de carga ou partidas de motores.
Tensão inversa elevada — permite uso em sistemas de alta tensão (até 1200 V).
Temperatura de operação ampla (até 125 °C) — adequada para ambientes industriais, automação, fontes de alimentação e inversores.
Aplicações típicas
De acordo com o fabricante, a SKD31/12 costuma ser usada em:
Fontes de alimentação DC (retificação de rede AC para DC)
Carregadores de baterias
Alimentação de motores DC (campo de motores, excitação)
Controladores de motor AC-DC, inversores, drives de frequência variável
Sistemas UPS / no-breaks
Inversores solares, conversores industriais, fontes com retificação trifásica
Notas / Observações importantes
Em cada semi-período da corrente AC, apenas duas diodos conduzem — fornecendo corrente pulsada DC com frequência dobrada em relação à AC de entrada.
Para aplicações exigentes (sobrecarga, picos de corrente) recomenda-se observar o dimensionamento do dissipador de calor, torque correto de fixação (por exemplo, montagem com até ~ 2 N·m conforme datasheet) e, se necessário, adotar rede de snubber recomendada (por exemplo, RC: 0,1 µF + 50 Ω, conforme especificações da série).
Apesar de sua robustez, o uso correto depende de montagem mecânica correta, ventilação/dissipação e correta polaridade de conexões.
