Ponte Retificadora Semikron SKBB80C1000 L5B
Você está se referindo a um retificador de ponte fabricado pela Semikron , uma empresa conhecida em eletrônica de potência.
Vamos detalhar o número do modelo SKBB80C1000 L5B :
O que é uma ponte retificadora?
Um retificador de ponte é um componente eletrônico essencial que converte corrente alternada (CA) em corrente contínua (CC) . A maioria dos dispositivos eletrônicos opera com energia CC, portanto, os retificadores são cruciais para fontes de alimentação, carregadores de bateria, acionamentos de motores e muitas outras aplicações em que a CA da rede elétrica precisa ser convertida em uma tensão CC utilizável.
Ele normalmente utiliza quatro diodos dispostos em ponte para obter retificação de onda completa . Isso significa que utiliza os ciclos positivo e negativo da entrada CA, tornando-o mais eficiente do que retificadores de meia onda e resultando em uma saída CC mais suave.
Análise do Semikron SKBB80C1000 L5B:
Semikron: Este é o fabricante, líder global em soluções de semicondutores de potência.
SKBB: Isso faz parte da designação da série Semikron para seus retificadores de ponte em miniatura.
80: Este número normalmente indica a corrente retificada média máxima (ID) que a ponte retificadora pode suportar. Neste caso, é provável que esteja em torno de 0,8A a 1,8A , dependendo das condições específicas (por exemplo, temperatura ambiente, montagem). A folha de dados da Semikron para modelos semelhantes (SKB B...C 1000 L5B) lista uma ID de 1,2 A a 1,8 A a 45 °C.C1000: Esta parte do código se refere à tensão reversa de pico repetitiva máxima (VRRM) , que é a tensão máxima que o retificador pode suportar na direção reversa sem quebrar. "1000" significa 1000 Volts (V) .
L5B: Provavelmente é um código de pacote ou variante. A Semikron usa "L5B" para pacotes plásticos compactos com terminais em linha.
Principais características do SKBB80C1000 L5B:
Com base nas folhas de dados típicas da Semikron para esta série, aqui estão algumas características comuns que você esperaria:
Tipo: Retificador de ponte monofásico.
Classificação de corrente (ID): Em torno de 1,2A a 1,8A (em temperatura ambiente de 45 °C).
Tensão nominal (VRRM): 1000V.
Pacote: Pacote plástico compacto com terminais em linha (provavelmente montagem através de furo passante).
Aplicações: Normalmente usado em fontes de alimentação internas para equipamentos eletrônicos, fontes de alimentação CC, equipamentos de controle e aparelhos de TV.

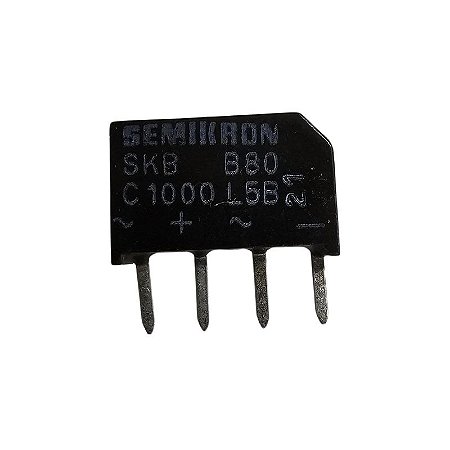

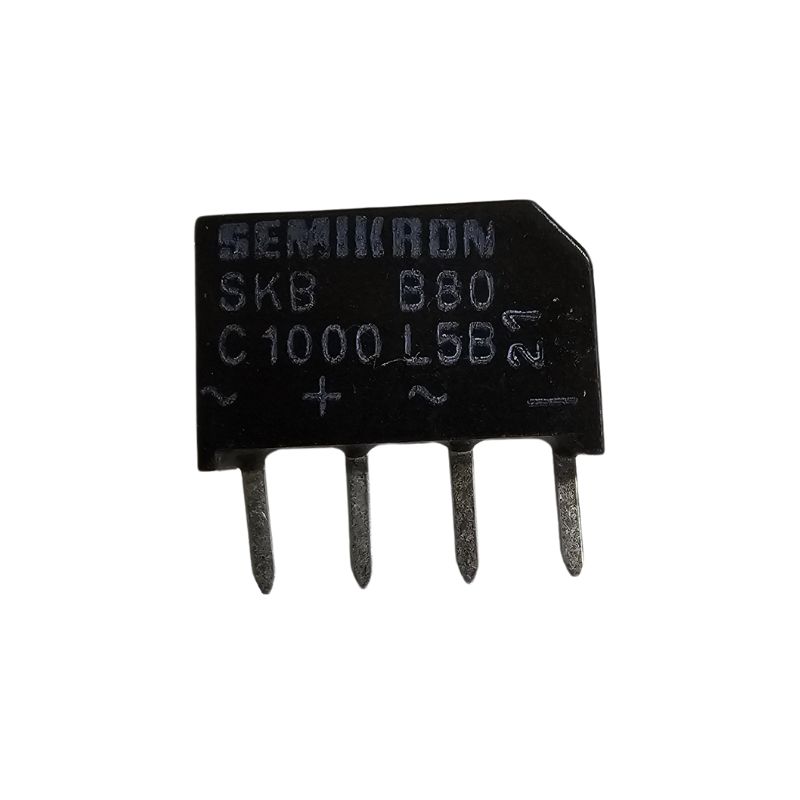

Foto meramente ilustrativa
Valor unitário
Para mais informações, entre em contato.
