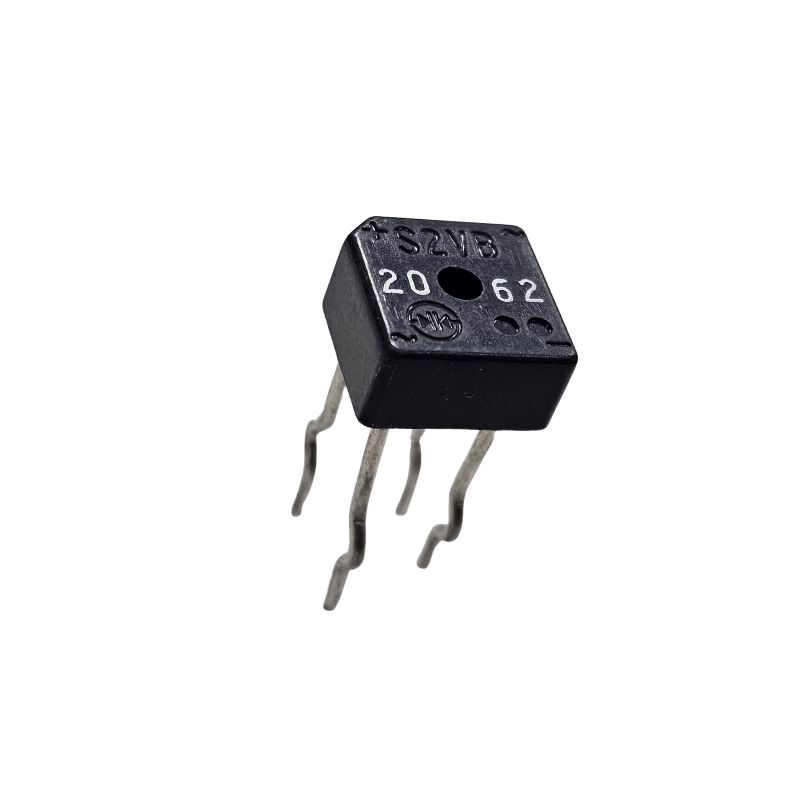

Ponte Retificadora S2VB

Código: 005846

R$ 20,90

Qtde: Comprar Disponibilidade: Imediata Estoque: 31 unidades

Ponte Retificadora S2VB

A Ponte Retificadora S2VB é um componente eletrônico do tipo retificador em ponte monofásico (ou "bridge rectifier"), comumente fabricado pela Shindengen.
Ela é usada para converter corrente alternada (AC) em corrente contínua (DC) pulsante. O nome "S2VB" geralmente se refere à série/família de pontes retificadoras, e o número após o "S2VB" (como S2VB10, S2VB20, S2VB60) indica a tensão máxima que a ponte pode suportar.

Principais Especificações (Gerais)
As especificações comuns para a série S2VB (em particular os modelos S2VB20 e S2VB60) são:

Parâmetro	Valor Típico	Condições/Unidade
Corrente Média de Saída ( $I_{O}$ )	$2.0 A$	Onda senoidal $50 Hz$ , carga resistiva, sem dissipador
Tensão Reversa de Pico Repetitiva ( $V_{RRM}$ )	Varia (ex: $100 V, 200 V, 600 V$ )	Depende do modelo (S2VB10, S2VB20, S2VB60)
Corrente de Surto de Pico ( $I_{FSM}$ )	$40 A$	Onda senoidal $50 Hz$ , pico de 1 ciclo não repetitivo
Tensão Direta Máxima ( $V_{F}$ )	$1.0 V$ ou $1.05 V$	Medição por pulso, por diodo ( $I_{F} = 1 A$ )
Encapsulamento	S-2VB (SQIP - Square In-line Package)	Pinos para montagem em furo (PTH - Through-Hole)
Temperatura Máxima de Operação ( $T_{J}$ )	$15 0^{\circ} C$
Corrente Reversa Máxima ( $I_{R}$ )	$1 μ A$	A $V_{R} = V_{RRM}$ , por diodo
Dimensões Típicas	$13 mm \times 13 mm \times 7.5 mm$

A Ponte Retificadora S2VB é um componente eletrônico do tipo retificador em ponte monofásico (ou "bridge rectifier"), comumente fabricado pela Shindengen.

Ela é usada para converter corrente alternada (AC) em corrente contínua (DC) pulsante. O nome "S2VB" geralmente se refere à série/família de pontes retificadoras, e o número após o "S2VB" (como S2VB10, S2VB20, S2VB60) indica a tensão máxima que a ponte pode suportar

Principais Especificações (Gerais)
As especificações comuns para a série S2VB (em particular os modelos S2VB20 e S2VB60) são:

Parâmetro	Valor Típico	Condições/Unidade
Corrente Média de Saída ( $I_{O}$ )	$2.0 A$	Onda senoidal $50 Hz$ , carga resistiva, sem dissipador
Tensão Reversa de Pico Repetitiva ( $V_{RRM}$ )	Varia (ex: $100 V, 200 V, 600 V$ )	Depende do modelo (S2VB10, S2VB20, S2VB60)
Corrente de Surto de Pico ( $I_{FSM}$ )	$40 A$	Onda senoidal $50 Hz$ , pico de 1 ciclo não repetitivo
Tensão Direta Máxima ( $V_{F}$ )	$1.0 V$ ou $1.05 V$	Medição por pulso, por diodo ( $I_{F} = 1 A$ )
Encapsulamento	S-2VB (SQIP - Square In-line Package)	Pinos para montagem em furo (PTH - Through-Hole)
Temperatura Máxima de Operação ( $T_{J}$ )	$15 0^{\circ} C$
Corrente Reversa Máxima ( $I_{R}$ )	$10 μ A$	A $V_{R} = V_{RRM}$ , por diodo
Dimensões Típicas	$13 mm \times 13 mm \times 7.5 mm$

Variações Comuns do S2VB
O final do código do componente define a Tensão Reversa de Pico que a ponte pode suportar:

Part Number	Tensão Reversa de Pico ( $V_{RRM}$ )	Corrente Média de Saída ( $I_{O}$ )
S2VB10	$100 V$	$2.0 A$
S2VB20	$200 V$	$2.0 A$
S2VB60	$600 V$	$2.0 A$

O que é uma Ponte Retificadora?

É uma configuração de quatro diodos em formato de ponte que permite a retificação de onda completa, ou seja, aproveita tanto o semiciclo positivo quanto o semiciclo negativo de uma tensão AC, produzindo uma tensão DC pulsante na saída.

Valor Unitário

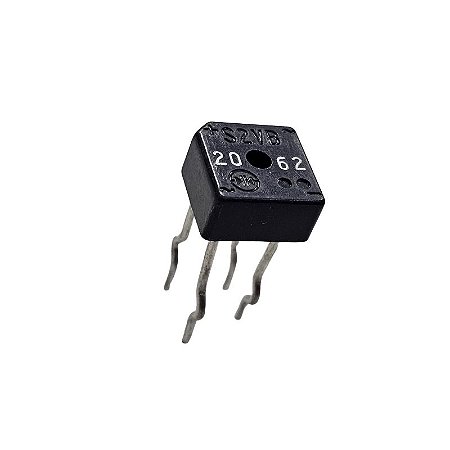

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
