Ponte Retificadora MB10S Smd 1000V 1A
Especificações:
Fabricante: onsemi
Categoria do produto: Retificadores em ponte
REACH-SVHC:
Estilo de montagem: SMD/SMT
Estilo de acabamento: Almofada de solda
Caixa/Gabinete: SOIC-4
Se - Corrente direta: 500 mA
Pico de tensão inversa: 1 kV
Vf - Tensão no sentido direto: 1 V
Corrente de sobretensão máx.: 35 A
Temperatura operacional máxima: + 150 C
Comprimento: 4,95mm
Largura: 4,2 mm
Altura: 2,7mm
Série: MB10S
Marca: onsemi/Fairchild
Ir - Corrente inversa: 5 uA
Pd - Dissipação de potência: 1,4 W
Tipo de Produto: Retificadores em Ponte
Subcategoria: Diodos e Retificadores
Vr - Tensão no sentido inverso: 1 kV

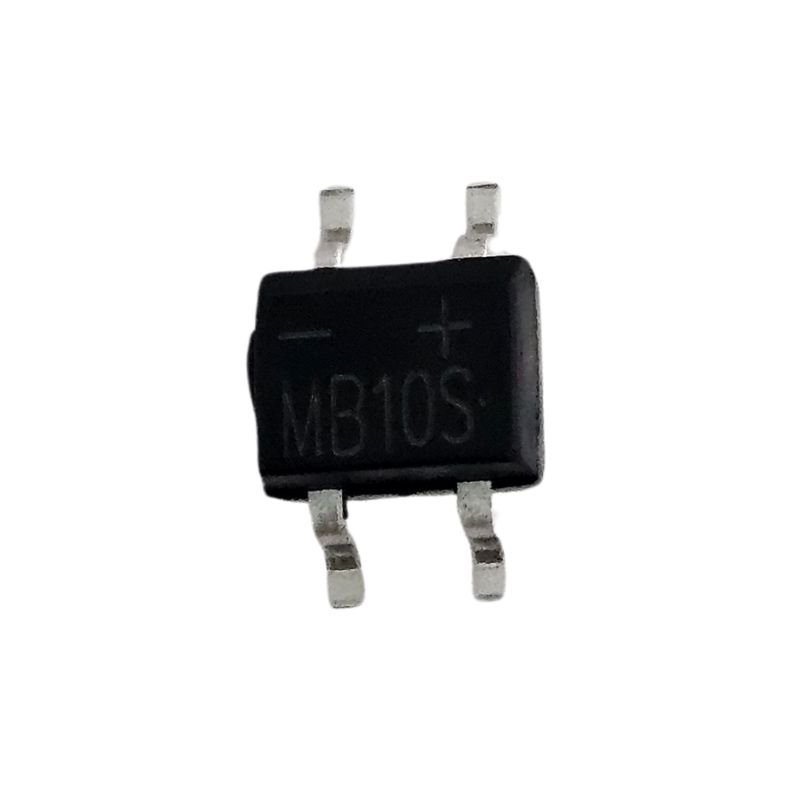

Foto Meramente Ilustrativa
Valor Unitário
A Ponte Retificadora MB10S SMD 1000V 1A é um componente compacto e eficiente para conversão de corrente alternada (AC) em corrente contínua (DC). Com corrente de saída de 1 Ampère e tensão reversa máxima de 1000 Volts, ela é ideal para aplicações em fontes de alimentação, carregadores, fontes chaveadas, módulos de controle e outros dispositivos eletrônicos que exigem montagem em formato SMD (Surface Mount Device).
Seu encapsulamento miniatura permite alta densidade de componentes em projetos de pequeno porte, como drivers LED, placas de alimentação compactas e equipamentos de automação.
Especificações Técnicas:
Modelo: MB10S
Tipo: Ponte retificadora de onda completa
Encapsulamento: SMD (montagem em superfície)
Corrente máxima (If): 1A contínuo
Tensão reversa máxima (Vr): 1000V
Tensão direta por diodo: ~1.1V
Frequência de operação: 50/60Hz
Pinos: 4 terminais
Aplicações: Conversão AC/DC, fontes chaveadas, iluminação LED, automação
Aplicações Comuns:
Fontes de alimentação compactas
Circuitos de retificação AC/DC
Módulos de energia para LED
Carregadores e dispositivos portáteis
Eletrônica automotiva e industrialCom alta confiabilidade e baixo perfil, a MB10S é amplamente utilizada em equipamentos que exigem desempenho, miniaturização e eficiência.
Produto novo com envio imediato. Atendemos todo o Brasil com rapidez e segurança!
Para mais informações, entre em contato.
