Ponte Retificadora D5SBA20
A Ponte Retificadora D5SBA20 é um componente eletrônico usado para converter corrente alternada (AC) em corrente contínua (DC). É uma ponte de diodos em um único encapsulamento, o que simplifica o projeto e a montagem de circuitos.
Especificações Principais
Tensão de Pico Reversa Repetitiva (): 200V. Esta é a tensão máxima que os diodos podem suportar no sentido inverso sem serem danificados. Para a D5SBA20, esse valor é de 200V.
Corrente de Saída Retificada Média (): 5A. É a corrente contínua máxima que a ponte retificadora pode fornecer à carga de forma contínua.
Encapsulamento: GBU. Este é um tipo de encapsulamento com 4 terminais, projetado para montagem em placa de circuito impresso (PCB).
Corrente de Surto Não Repetitiva (): Geralmente especificada em torno de 150A a 160A. Esta é a corrente máxima que o componente pode suportar por um curto período de tempo (por exemplo, um ciclo), como no momento em que um equipamento é ligado e os capacitores se carregam.
Aplicações Comuns
A D5SBA20 é um componente versátil e robusto, ideal para diversas aplicações que exigem a conversão de AC para DC, como:
Fontes de Alimentação de Baixa e Média Potência: Usada em fontes lineares e comutadas para eletrônicos de consumo, como televisores, aparelhos de som, e carregadores.
Conversores AC/DC: Circuitos que precisam de uma tensão contínua estável a partir de uma entrada de tensão alternada.
Eletrônica de Potência: Empregada em circuitos de controle de motores e outras aplicações onde a retificação de 5A é necessária.
Diagrama de Terminais
Uma ponte retificadora GBU normalmente tem quatro terminais
Valor Unitário

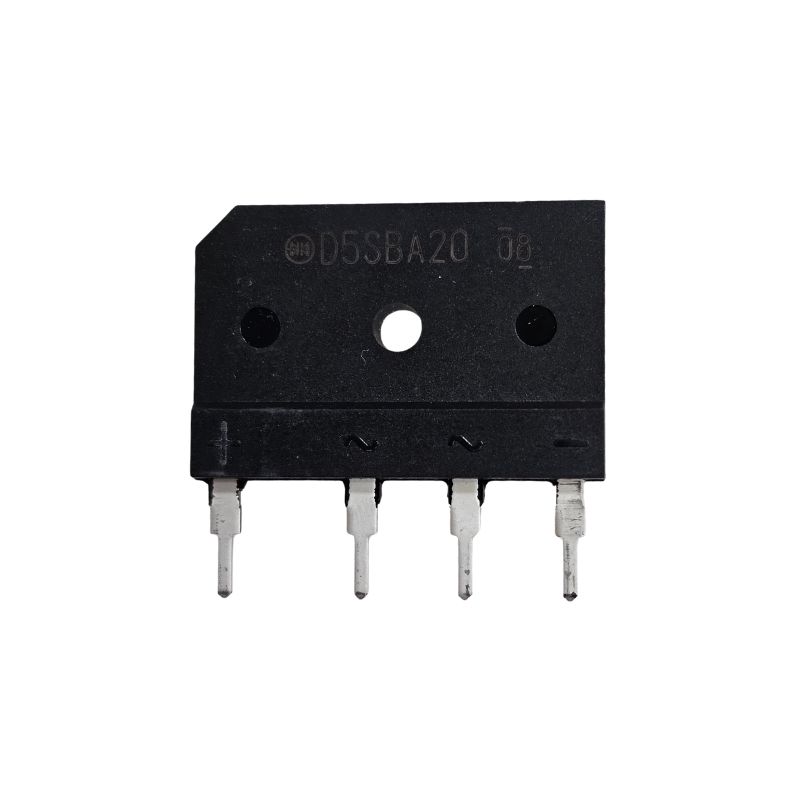

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
