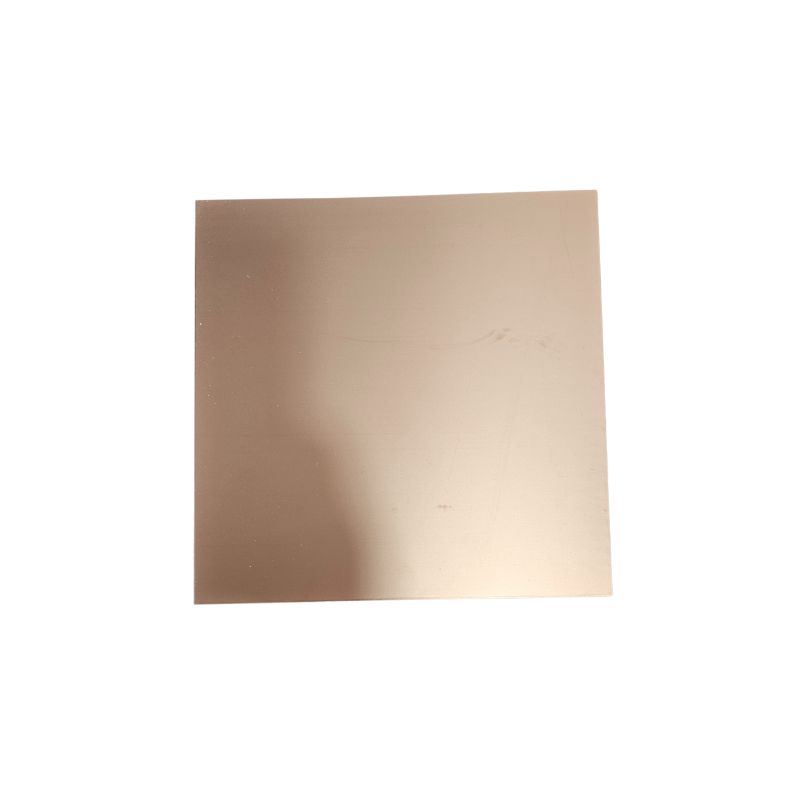

Placa Fenolite Simples Suetoku 30x30 PFSF-20
A Placa Fenolite Simples 30cm x 30cm PFSF-20 é uma placa para montagem de circuitos impressos, ideal para projetos de eletrônica em geral.
A placa possui face única, com superfície de cobre em apenas um dos lados, basta desenhar o circuito com tinta apropriada na superfície da placa, pode ser utilizada a caneta Suetoku CI-7, e em seguida realizar a corrosão com Percloreto de Ferro.
A Placa de Fenolite é ideal para a montagem de circuitos impressos personalizados de acordo com seu projeto, disponíveis em diversos tamanhos, que você também pode recortar de acordo com sua preferência.

Especificações Técnicas:
Placa Fenolite Simples Suetoku 30x30 PFSF-20
Marca: Suetoku
Modelo: PFSF-20
Face única de cobre, apenas um dos lados
Material: Fenolite
Composição: Metal / Fenolite
Origem: Brasil
Tamanho: 100mm Largura x 300mm Profundidade x 1,5mm Altura

Conteúdo da Embalagem:
01 - Placa Fenolite Simples Suetoku 30x30 PFSF-20
Placa de Fenolite Virgem para Circuito Impresso (PCI) com dimensões de 30cm x 30cm. Esta é uma placa de tamanho considerável, ideal para projetos eletrônicos maiores ou para a confecção de múltiplas PCBs menores em uma única chapa.
Visão Geral
Placa de fenolita: O material básico é fenolita (também conhecido como FR-1 ou FR-2).
É um laminado de papel impregnado com resina fenólica, o que o torna mais econômico e fácil de manusear (cortar, furar) do que a fibra de vidro (FR-4).
É a escolha popular para prototipagem, projetos de hobby, eletrônica didática e para a fabricação de PCBs que não exigem alta performance em termos de frequência (como em RF) ou grande resistência mecânica/térmica.
A cor mais comum é um tom de marrom claro.
30CM x 30CM: Estas são as dimensões físicas da placa. Este tamanho generoso é perfeito para:
Projetos eletrônicos de grande porte ou de maior complexidade que requerem uma área maior de circuito.
Otimização de custos: Permite que você desenhe e grave várias PCBs menores em uma única placa grande, cortando-as depois, o que pode ser mais econômico do que comprar várias placas pequenas.
Desenvolvimento de protótipos avançados ou para pequenas produções.

Como é Utilizada?
Esta placa serve como a base para criar suas próprias Placas de Circuito Impresso (PCIs) utilizando métodos como:
Transferência térmica (método do toner): Onde o desenho das trilhas é impresso em papel e transferido para o cobre com calor.
Método fotossensível: Usando uma placa sensibilizada à luz, um fotolito e exposição à luz UV.
Desenho manual: Com canetas específicas para PCI.
Após o desenho das trilhas, a placa é submetida a um processo de corrosão (geralmente com percloreto de ferro ou persulfato de sódio) para remover o cobre indesejado, deixando apenas as trilhas que formarão o circuito. Depois, você fará as perfurações e soldará os componentes.

Vantagens da Placa Fenolite:
Custo-benefício: É significativamente mais barata que as placas de fibra de vidro (FR-4).
Facilidade de Manuseio: É mais fácil de cortar com ferramentas simples (como serras ou estiletes específicos para placas) e de perfurar, sendo ideal para quem não tem equipamentos profissionais.
Adequação para Frequências Baixas: Funciona perfeitamente para a grande maioria dos projetos digitais e analógicos de baixa a média frequência.

Considerações Importantes:
Simples Face (Geralmente): Quase todas as placas de fenolite são simples face , o que significa que há uma camada de cobre para as trilhas em apenas um dos lados. Isso restringe o roteamento do circuito a uma única camada.
Fragilidade: O fenolite é mais propenso a quebrar ou rachar do que a fibra de vidro. Manuseie com cuidado, especialmente ao cortar ou perfurar.
Resistência Térmica: Sua capacidade de suportar altas temperaturas é menor. Isso pode ser um fator em aplicações que geram muito calor ou que exigem muitas soldagens.
Em resumo, a Placa Fenolite 30CM x 30CM é uma excelente escolha econômica e prática para desenvolver projetos eletrônicos maiores, consolidar vários protótipos em uma única chapa ou para fins didáticos e de hobby, oferecendo bastante área para suas criações.
