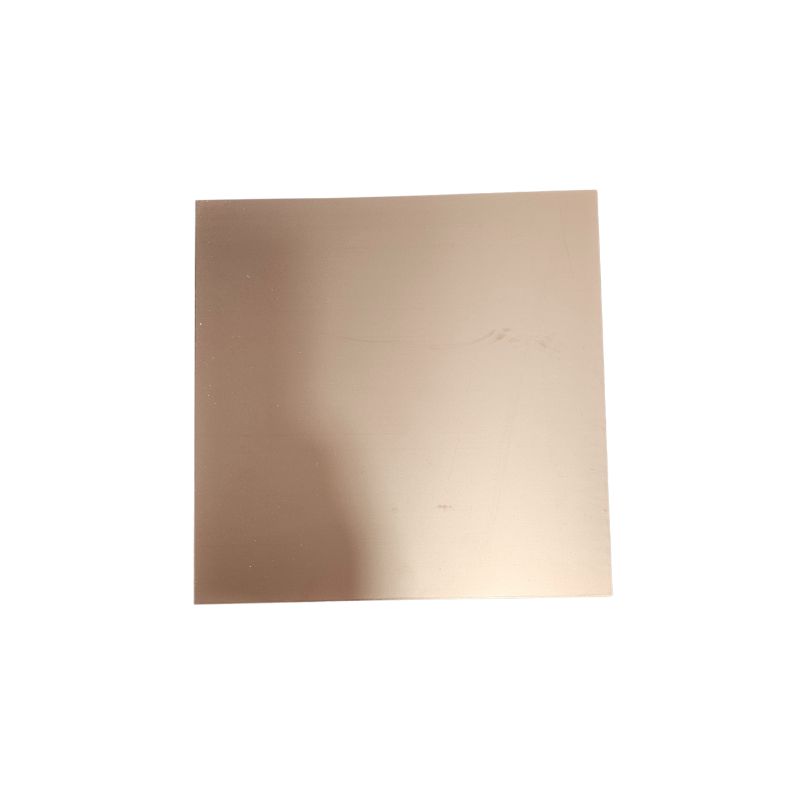

Placa Fenolite 20CM x 20CM PFSF-15
Detalhes Essenciais
Placa de Fenolite: Este é o material base da Placa de Circuito Impresso (PCI).
O fenolite (também conhecido como FR-1 ou FR-2) é um laminado feito de papel impregnado com resina fenólica. É uma opção mais econômica e geralmente mais fácil de trabalhar (cortar, furar) do que a fibra de vidro (FR-4).
É muito utilizado em prototipagem, projetos de hobby, eletrônica didática e para a fabricação de PCBs para equipamentos que não exigem alta performance em termos de frequência ou grande resistência mecânica/térmrica.
A cor mais comum é um marrom claro.
20CM x 20CM: Estas são as dimensões físicas da placa. Esse tamanho é consideravelmente maior que a placa de 10x10cm e oferece mais espaço para:
Projetos eletrônicos maiores ou mais complexos.
Múltiplos circuitos menores que podem ser desenhados e, posteriormente, separados da mesma placa.
Desenvolvimento de protótipos de maior porte ou placas para produção em pequena escala.
PFSF-15: Esta é uma designação específica do produto que pode indicar:
PFSF: É quase certo que significa "Placa Fenolite Simples Face" . Isso indica que a placa possui uma camada de cobre para as trilhas do circuito em apenas um dos lados. A vasta maioria das placas de fenolite são simples face, adequadas para métodos de fabricação caseiros.
-15: Este número pode se referir à espessura da placa (por exemplo, 1.5mm, que é uma espessura padrão para PCBs), ao peso do cobre (ex: 1oz/ft²), ou a algum código de série/revisão específico do fabricante. Sem o contexto do fabricante, o significado exato pode variar, mas a espessura de 1.5mm é a mais provável para essa numeração.
Como é Utilizada?
Esta placa é a base para a criação de PCBs usando técnicas como a transferência térmica (com toner), o método fotossensível (com o uso de filmes e luz UV), ou até mesmo desenho manual com caneta para PCI. O processo envolve:
Desenhar ou transferir o layout das trilhas para a camada de cobre.
Submeter a placa a um banho de corrosão (geralmente com percloreto de ferro ou persulfato de sódio) para remover o cobre que não está protegido pelas trilhas.
Perfurar a placa nos locais dos componentes e, finalmente, soldar os componentes.
Vantagens da Placa Fenolite:
Custo-benefício: É uma opção mais barata se comparada às placas de fibra de vidro (FR-4).
Facilidade de Manuseio: É mais fácil de cortar, furar e lixar sem a necessidade de ferramentas especializadas, tornando-a ideal para quem está começando ou para produção manual.
Adequação para Frequências Baixas: Perfeita para a maioria dos projetos digitais e analógicos que operam em baixas e médias frequências.
Considerações Importantes:
Simples Face: Lembre-se sempre que, por ser fenolite, é quase garantido que é simples face . Isso significa que todo o roteamento do circuito deve ser feito em um único lado da placa.
Fragilidade: O fenolite é mais quebradiço que a fibra de vidro, então manuseie-o com cuidado para evitar quebras ou rachaduras.
Resistência Térmica: Sua capacidade de suportar altas temperaturas é menor que a da fibra de vidro, o que pode ser um fator em aplicações com alta dissipação de calor.Em suma, a Placa Fenolite 20CM x 20CM PFSF-15 é uma escolha excelente e econômica para desenvolver projetos eletrônicos maiores ou múltiplos protótipos em uma única placa, ideal para estudantes, hobbystas e pequenos laboratórios.
Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
