MOC3020 Opto Acoplador

Opto Acoplador MOC3020
Opto Acoplador de Saída Triac e SCR

Especificações:
Fabricante: Lite-On
Categoria de produto: Optoacopladores de saída Triac e SCR
Caixa / Gabinete: DIP-6
Circuito de zero-crossing: Sem Circuito Zero-Crossing
Tipo de saída: PhotoTriac
Número de canais: 1 canal
Tensão de isolamento: 5000 Vrms
Se - Corrente direta: 50 mA
Vf - Tensão no sentido direto: 1.2 V
Pd - Dissipação de potência: 300 mW
Tensão de saída Off-state - VDRM: 400 V
Corrente de saída contínua máxima: 100 mA
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 100 C
Altura: 3,5 mm
Comprimento: 7,3 mm
Largura: 6,5 mm
Marca: Lite-On
Estilo de montagem: Orifício de passagem
Corrente Máxima de Disparo: 30 mA
Tempo de retardo máximo: 20 us
Tipo de Produto: Optoacopladores de saída Triac e SCR
Subcategoria: Optoacopladores

O MOC3020 é um optoacoplador amplamente utilizado (também conhecido como isolador óptico ou fotoacoplador ) projetado especificamente para controlar triacs . Faz parte de uma família de dispositivos de fabricantes como ON Semiconductor (anteriormente Motorola/Fairchild) e Vishay.

O que é e como funciona

Um optoacoplador fornece isolamento elétrico entre dois circuitos. No caso do MOC3020, ele utiliza luz para isso:
Lado de entrada (LED): Dentro do MOC3020, há um diodo emissor de luz (LED) infravermelho . Quando uma pequena corrente flui por este LED, ele emite luz infravermelha. Este normalmente é conectado a um circuito de controle de baixa tensão (por exemplo, de um microcontrolador ou porta lógica).
Lado de Saída (Fototriac): Do outro lado, há um fototriac . Trata-se de um dispositivo semicondutor sensível à luz que, quando iluminado pela luz do LED, permite que a corrente flua entre seus terminais principais (MT1 e MT2). ​​Este lado é conectado ao circuito CA de alta tensão que você deseja controlar.
Cruzamento por Zero vs. Cruzamento Não-Zero: O MOC3020 é um optoacoplador de fase aleatória ou sem cruzamento por zero . Isso significa que o fototriac interno ligará assim que for detectada luz suficiente do LED, independentemente da fase da tensão CA. Isso é importante para aplicações como controle de fase. (Outros optoacopladores, como o MOC3041, possuem detecção de cruzamento por zero, o que significa que só ligam quando a tensão CA cruza zero.)

Principais recursos do MOC3020
Alta tensão de isolamento: fornece forte isolamento elétrico (tipicamente pico de 7.500 V) entre o circuito de controle e a carga CA de alta tensão, protegendo componentes eletrônicos sensíveis contra surtos e ruídos na linha de energia.
Baixa corrente de entrada para acionar: requer uma corrente de LED relativamente pequena para acionar o fototriac.
Cruzamento não nulo/fase aleatória: o triac de saída pode ser disparado em qualquer ponto do ciclo CA, tornando-o adequado para aplicações que exigem controle de fase (por exemplo, dimerização de luzes, controle de velocidade do motor).
Capacidade de Corrente de Saída: Embora o fototriac interno possa lidar com alguma corrente, ele geralmente é usado para acionar um triac de potência externo maior que controla diretamente a carga. O MOC3020 em si não foi projetado para comutar grandes correntes de carga diretamente.
Pacote DIP padrão: normalmente vem em um pacote DIP (Dual In-line Package) de 6 pinos.

Aplicações comuns
O MOC3020 é amplamente utilizado em diversas aplicações de controle de energia CA:
Acionamentos de motores CA: controlam a velocidade dos motores CA.
Relés de estado sólido (SSRs): formam o elemento de comutação isolado em relés de estado sólido, que substituem relés mecânicos em muitas aplicações.
Controles industriais: interfaceamento de sistemas de controle de baixa tensão (como CLPs ou microcontroladores) com cargas CA de alta tensão em máquinas industriais.
Dimmers de iluminação: o recurso de cruzamento sem zero o torna ideal para escurecimento de controle de fase de lâmpadas incandescentes.
Controles de solenoides/válvulas: comutação de solenoides ou válvulas de CA.
Eletrodomésticos: Em máquinas de lavar, geladeiras e outros aparelhos para controlar cargas de CA.

Valor Unitário

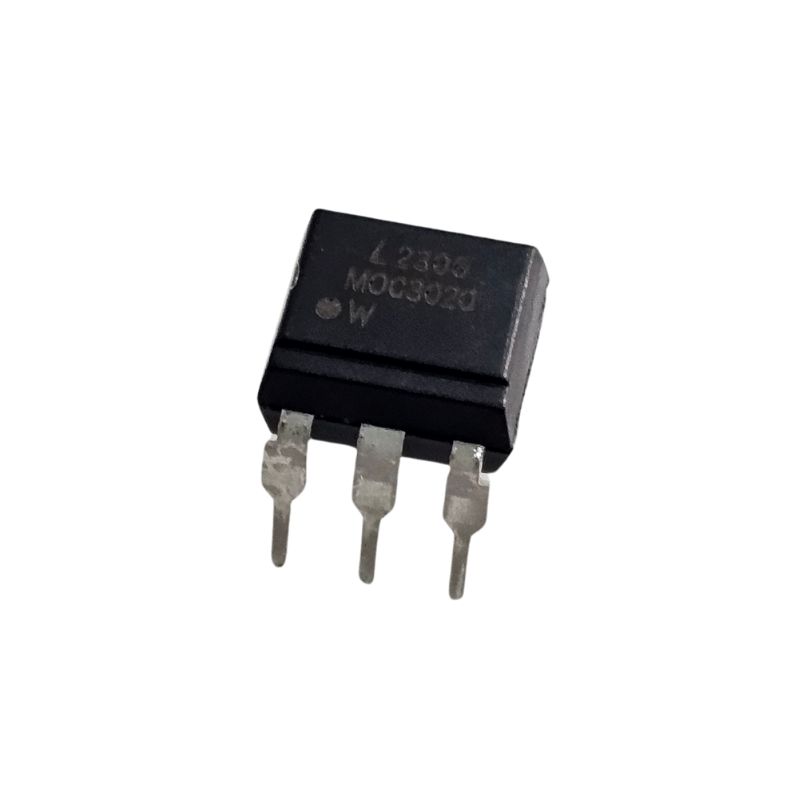

Imagem Meramente Ilustrativa
