Módulo IGBT DDB6U134N16RR Infineon
É um Módulo IGBT (Insulated Gate Bipolar Transistor) de alta potência fabricado pela Infineon Technologies (anteriormente Siemens/Eupec).
Este módulo é um componente crucial em aplicações de controle de potência, especialmente onde são necessárias alta tensão e alta corrente.
Especificações Chave do Módulo DDB6U134N16RR
As informações indicam que este é um módulo de potência robusto, frequentemente parte da família EconoPACK™ da Infineon.
| Especificação | Detalhe | Explicação |
| Fabricante | Infineon Technologies | Líder mundial em semicondutores de potência. |
| Tipo de componente | Módulo IGBT de Silício | Combina transistores IGBT e diodos de roda livre/retificadores em um único invólucro para maior eficiência e controle. |
| Tensão Nominal (Vces) | 1600 V (1,6 kV) | Tensão máxima Coletor-Emissor (ou Bloqueio) que o IGBT pode suportar. |
| Corrente Nominal | 134 A | Corrente de coletor nominal em condições de temperatura especificadas. |
| Corrente Máxima de Pico | 268 A | Corrente máxima pulsada que o componente pode suportar. |
| Configuração | Módulo Diodo com Chopper-IGBT | O módulo geralmente contém diodos retificadores de ponte e, possivelmente, uma configuração de "meia ponte" ou "chopper" (chave de freio). A documentação oficial frequentemente o descreve como um módulo de Diodo Retificador de Ponte e Chave AC. |
| Tecnologia (Versão B11) | IGBT2 de baixa perda | Utiliza a tecnologia IGBT2 da Infineon, projetada para baixas perdas de comutação e condução. |
| Temperatura Máxima de Operação | +150°C | A temperatura máxima de junção que o dispositivo pode suportar. |
Estrutura e Aplicações
O código DDB6U... é típico de módulos que contêm uma combinação de retificadores e chaves IGBT. A configuração do módulo é projetada para simplificar a construção de circuitos de conversão de energia.
Aplicações Típicas:
Acionamento de Motores (VFDs): Controle de velocidade e torque em motores de indução e síncronos (a principal aplicação de módulos IGBT).
Fontes de Alimentação Ininterrupta (UPS): Na seção do inversor de alta potência.
Soldagem Inverter: Para a comutação de alta frequência.
Conversores de Energia Solar/Eólica: Usado nas etapas de conversão e inversão de alta tensão.
Encapsulamento:
Estes módulos geralmente vêm em um encapsulamento robusto, como o EconoPACK™ 2, que é otimizado para fácil montagem em dissipadores de calor.
Valor Unitário

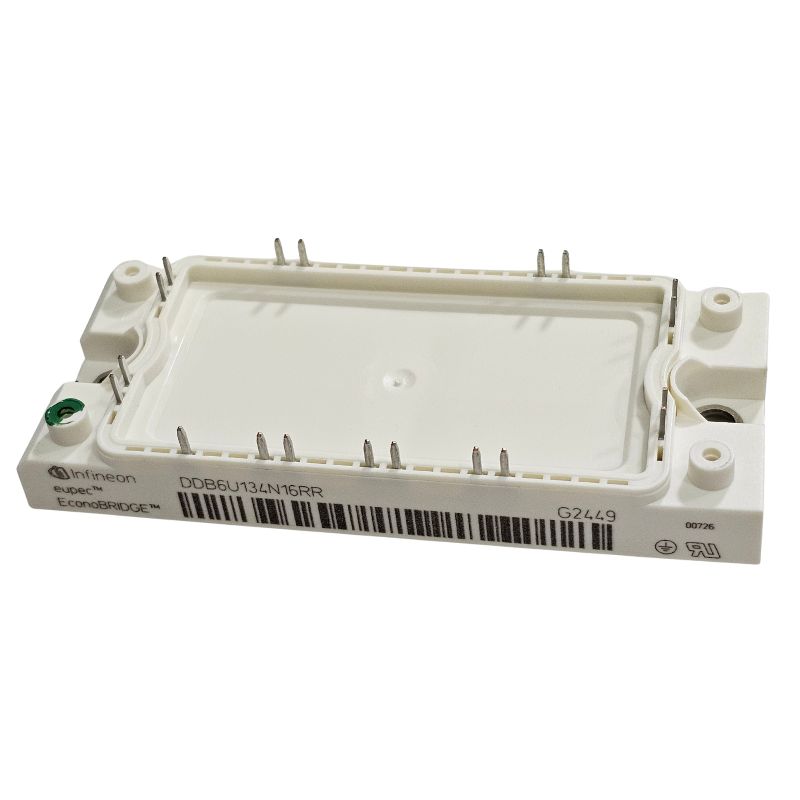

Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
