Circuito Integrado MC34114P
Segue descrição detalhada para o Circuito Integrado MC34114P:
Visão Geral:
O MC34114P é um driver de motor DC em configuração de ponte H, projetado para controlar motores de corrente contínua com direção e velocidade variáveis.
Ele integra recursos de proteção, controle de corrente e sinais de feedback para operação segura e confiável em aplicações industriais e robóticas.
Características Elétricas:
Tensão de alimentação (VCC): 4,5 V a 28 V, permitindo operação com diferentes níveis de tensão para motores DC.
Corrente máxima de saída contínua: até 1,5 A por canal (com dissipação adequada).
Tensão máxima de saída: compatível com a tensão de alimentação do motor, limitada por VCC.
Controle de direção: através de entradas lógicas para controle de sentido do motor.
Modulação de largura de pulso (PWM): suporta controle de velocidade eficiente.
Proteção interna: inclui proteção contra sobrecorrente e sobretemperatura.
Características Térmicas:
Temperatura de operação: –40 °C a +85 °C.
Dissipação máxima de potência: depende do encapsulamento e do uso de dissipador, geralmente <2 W sem dissipador.
Resistência térmica: RθJA ~ 100 °C/W (sem dissipador, em placa padrão).
Pacote / Montagem:
Encapsulamento: PDIP-16 (16 pinos, through-hole).
Fácil integração em placas de circuito impresso com furação padrão.
Pinos separados para alimentação, entradas de controle, saídas e sinais de feedback.
Aplicações Típicas:
Acionamento de motores DC em robótica e automação.
Controle de ventoinhas, atuadores e sistemas de transporte.
Sistemas industriais que exigem controle de direção e velocidade de motores DC.
Projetos de hobby, kits educativos e dispositivos controlados por microcontroladores.
Observações de Projeto:
Garantir dissipação adequada para evitar sobreaquecimento em correntes próximas ao limite máximo.
Usar capacitores de desacoplamento próximos ao VCC para reduzir ruídos e picos de corrente.
Seguir as recomendações de layout da placa para minimizar interferência entre sinais de controle e linhas de potência.
Verificar compatibilidade lógica das entradas com o controlador usado (ex.: microcontrolador de 3,3 V ou 5 V).
Valor Unitário

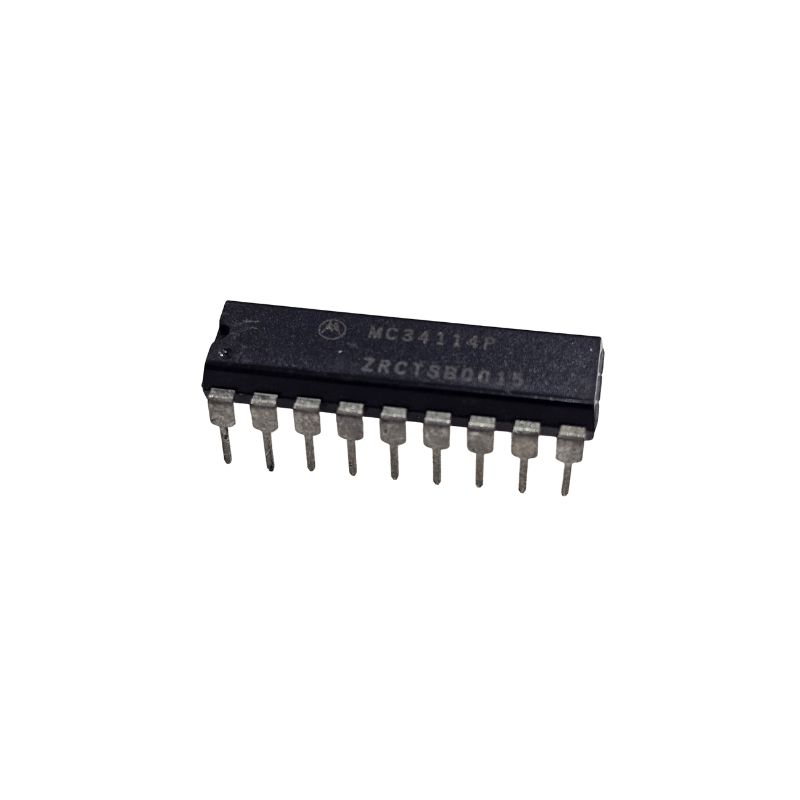

imagem Ilustrativa
