Circuito Integrado LM566CN National
O LM566CN é um circuito integrado oscilador controlado por tensão (VCO) clássico fabricado pela National Semiconductor . (Observação: a National Semiconductor foi adquirida pela Texas Instruments em 2011, então você também pode vê-lo chamado de peça da Texas Instruments).
Aqui está uma análise de suas principais características:
Oscilador Controlado por Tensão (VCO): Esta é sua função principal. Ele gera uma frequência de saída diretamente proporcional à tensão de controle aplicada a um de seus pinos.
Geração de forma de onda: O LM566CN pode gerar ondas quadradas e triangulares simultaneamente em suas saídas.
Controle de frequência: A frequência de saída é determinada por:
Um resistor externo (R)
Um capacitor externo (C)
Uma tensão de controle aplicada à entrada de modulação. Isso permite uma modulação de frequência bastante linear.
Ampla faixa de tensão de alimentação: normalmente opera com uma tensão de alimentação entre 10V e 24V.
Estabilidade em altas temperaturas: a frequência de saída permanece relativamente estável mesmo com mudanças na temperatura ambiente.
Excelente rejeição de tensão de alimentação: a frequência de saída não é afetada por variações na tensão de alimentação.
Faixa de frequência: pode atingir uma faixa de frequência de 10 para 1 com um capacitor fixo.
Pacote: O "CN" em LM566CN indica que ele está alojado em um pacote Dual-In-Line (DIP) de 8 pinos , o que é comum para montagem em orifícios passantes em placas de circuito.
Aplicações típicas
A versatilidade do LM566CN o torna adequado para uma variedade de aplicações, especialmente em circuitos analógicos e de sinais mistos:
Modulação FM: Geração de sinais modulados em frequência.
Geração de Sinais: Criação de vários sinais de teste para circuitos eletrônicos.
Geração de funções: construção de circuitos que produzem formas de onda quadradas e triangulares.
Frequency Shift Keying (FSK): Uma técnica de modulação usada em comunicação digital, onde os dados são transmitidos pela mudança da frequência de uma onda portadora.
Geração de tons: produção de tons de áudio específicos.
Loops de fase bloqueada (PLLs): frequentemente usados como componente VCO dentro de um sistema PLL para síntese de frequência ou demodulação.
Valor Unitário

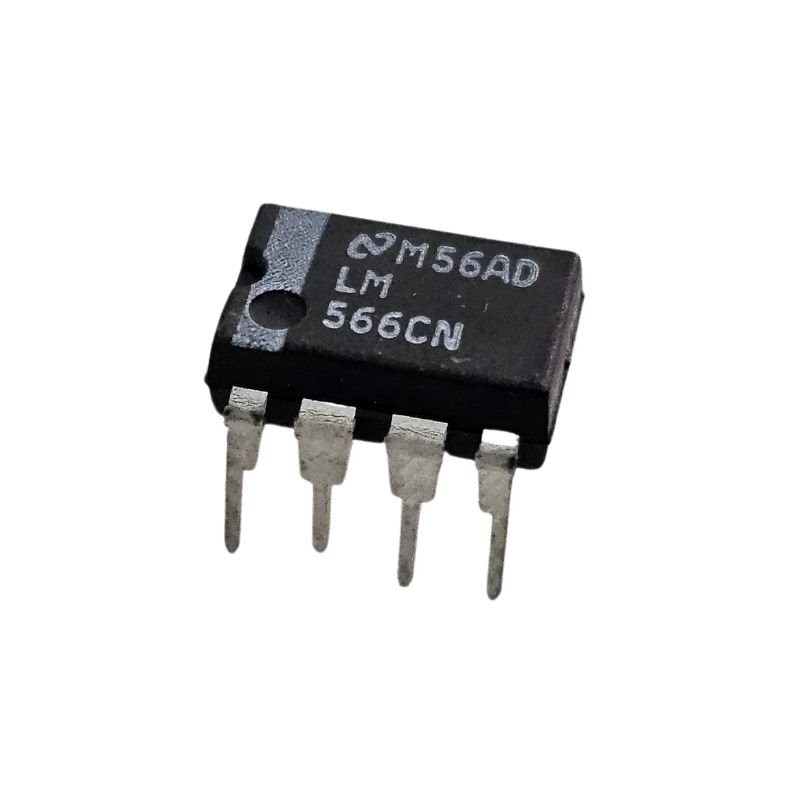

Foto Meramente Ilustrativa
Para mais informações, entre em contato.
