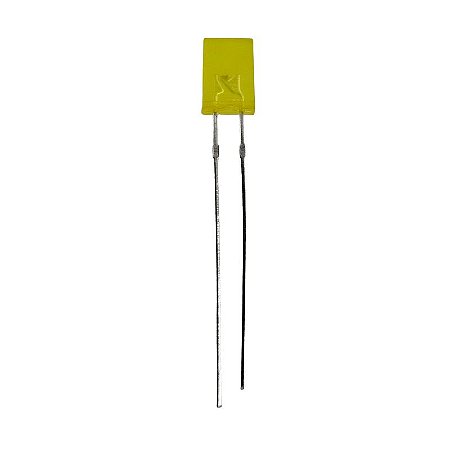

Led 5MM Amarelo Retangular

Led 5MM Amarelo Difuso Retangular 2x5x7 1000MCD

O LED 5mm Amarelo Difuso Retangular 2x5x7 com 1000mcd.
Essa descrição é bem específica e nos permite entender exatamente as características desse componente.

Vamos destrinchar cada parte:
LED (Light Emitting Diode): Como já sabemos, é um diodo emissor de luz, um componente semicondutor que emite luz quando uma corrente elétrica passa por ele.
5mm: Essa dimensão se refere à largura do LED. Em LEDs retangulares, o encapsulamento é mais complexo que nos LEDs redondos, então as dimensões completas são mais úteis.
Amarelo: Indica a cor da luz que o LED irá emitir.
Difuso: Esta característica se refere à lente (o corpo de resina do LED).
Um LED difuso tem uma lente fosca ou leitosa, que dispersa a luz de forma mais uniforme.
Isso evita que você veja um ponto de luz muito brilhante e focado, proporcionando uma iluminação mais suave e um ângulo de visão mais amplo.
É o oposto de um LED "transparente" ou "alto brilho" que concentra a luz em um feixe.
Retangular: Descreve o formato físico do encapsulamento do LED. Em vez do formato cilíndrico comum, este LED tem uma forma mais achatada, como um pequeno "tijolinho".
2x5x7: Estas são as dimensões exatas do encapsulamento do LED em milímetros (mm). Geralmente, a ordem é:
2mm: Espessura (ou altura, dependendo de como você o vê)
5mm: Largura (a dimensão mais comum para LEDs "5mm retangulares")
7mm: Comprimento (a dimensão mais longa do retângulo) Essas dimensões são cruciais para o encaixe em painéis ou em projetos específicos onde o espaço é limitado.
1000mcd (milicandelas): Representa a intensidade luminosa do LED. "Milicandela" é a unidade de medida para o brilho. Um valor de 1000 mcd (ou 1 candela) é considerado um brilho bom e notável para um LED difuso, especialmente para sinalização. Ele será bem visível em ambientes internos e em algumas condições de luz ambiente, sem ser excessivamente ofuscante.

Características Elétricas Típicas:
Para um LED 5mm Amarelo Difuso Retangular com essas especificações, você pode esperar as seguintes características elétricas e ópticas:
Tensão de Operação (Vf - Tensão Direta): Geralmente entre 1.9V e 2.1V.
Esta é a tensão mínima que o LED precisa para acender e operar corretamente.
Corrente de Operação (If - Corrente Direta): O padrão é 20mA (miliamperes).
Esta é a corrente ideal para atingir o brilho especificado (1000mcd) sem sobrecarregar o componente.
Comprimento de Onda: Para a cor amarela, o comprimento de onda típico está na faixa de 585nm a 595nm.
Ângulo de Visão: Devido ao encapsulamento difuso, o ângulo de visão será amplo, frequentemente entre 90° e 160°, garantindo que a luz seja visível de diversas posições.
Polaridade: Como todo LED, possui polaridade:
Anodo (+): Geralmente o terminal mais longo.
Catodo (-): Geralmente o terminal mais curto.
Atenção: A ligação invertida pode danificar o LED.

Como Ligar (e a Importância do Resistor!)
É absolutamente essencial usar um resistor limitador de corrente em série com o LED.
Ligar um LED diretamente a uma fonte de tensão sem resistor causará sua queima imediata devido à corrente excessiva.

A fórmula para calcular o valor do resistor é:
R=(Vfonte​−Vf​)/If

Onde:
R = Valor do resistor em Ohms (Ω)
Vfonte​ = Tensão da sua fonte de alimentação (ex: 5V, 9V, 12V, etc.)
Vf​ = Tensão de operação do LED (aproximadamente 2.0V para um LED amarelo)
If​ = Corrente de operação do LED (converta 20mA para 0.020A)

Exemplos de valores de resistor para um LED Amarelo (Vf $\approx$ 2.0V, If $\approx$ 20mA):
Para fonte de 5V: $R=(5V-2.0V)/0.020A=3V/0.020A=150\Omega$
Para fonte de 9V: $R=(9V-2.0V)/0.020A=7V/0.020A=350\Omega$ (usar um resistor comercial de 330 $\Omega$ ou 360 $\Omega$)
Para fonte de 12V: $R=(12V-2.0V)/0.020A=10V/0.020A=500\Omega$ (usar um resistor comercial de 470 $\Omega$ ou 510 $\Omega$)

Aplicações Comuns:
Este tipo de LED é bastante versátil e é muito utilizado em:
Sinalização e Indicadores: Luzes de "ligado/desligado", "pronto", "alerta" em painéis de controle, equipamentos eletrônicos (computadores, áudio, eletrodomésticos).
O formato retangular se encaixa bem em slots ou aberturas específicas.
Iluminação de Painéis: Retroiluminação suave de botões ou visores.
Projetos DIY e Robótica: Feedback visual em projetos com microcontroladores (Arduino, ESP32, Raspberry Pi), maquetes e protótipos.
Brinquedos e Dispositivos Educacionais: Onde uma luz indicadora é necessária.

A combinação de formato retangular, cor amarela, luz difusa e brilho de 1000mcd o torna uma excelente escolha para muitas aplicações que exigem uma indicação visual clara, mas não ofuscante, e um bom ângulo de visão.
Valor Unitário
Foto Meramente Ilustrativa

Para mais informações, entre em contato.
