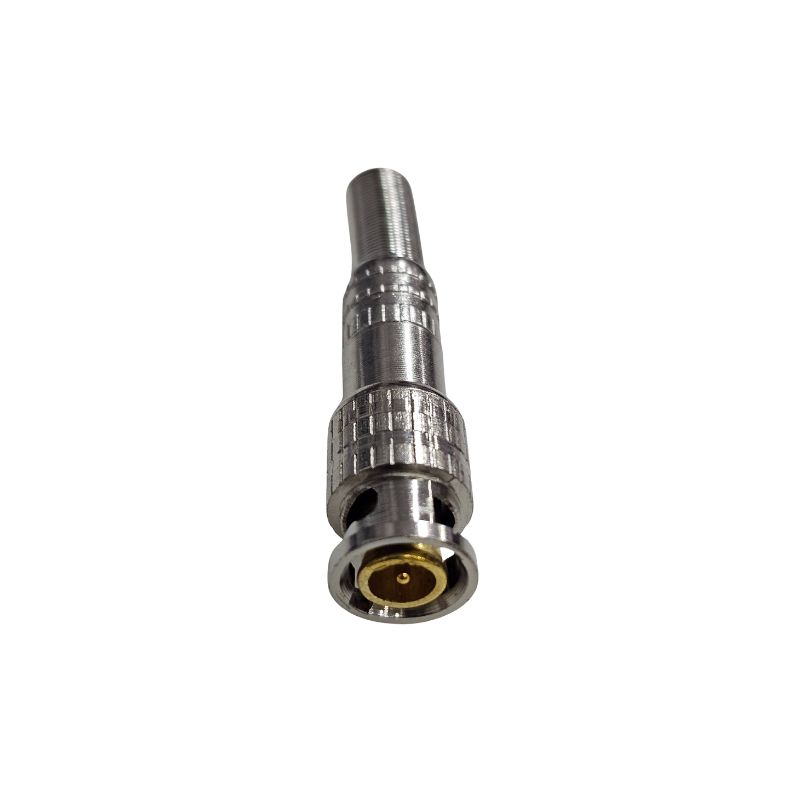

Conector Coaxial BNC Com Mola Macho 6MM
O Conector BNC Macho com Mola e é um tipo de conector coaxial amplamente utilizado em sistemas de CFTV (Circuito Fechado de Televisão) para a transmissão de sinais de vídeo.
Características e Uso do Conector BNC com Mola
Este conector possui características específicas que o tornam popular na instalação de câmeras de segurança:
1. Aplicação Principal
O conector BNC Macho é o padrão para a conexão de câmeras analógicas (CVBS, HDCVI, HDTVI, AHD) a gravadores de vídeo digital (DVRs). O modelo de é projetado para cabos coaxiais mais comuns em instalações de CFTV, como o Cabo Coaxial RG59.
2. Mecanismo de Montagem
A principal característica desse modelo é a facilidade de instalação:
Com Parafuso (Mais Comum): A maioria dos modelos utiliza um parafuso para fixar o pino central (o condutor interno do cabo coaxial). Isso elimina a necessidade de solda ou de ferramentas de crimpagem especializadas, tornando a montagem mais rápida e acessível.
Com Solda (Menos Comum): Existem também modelos que exigem a soldagem do condutor central e da malha.
3. Função da Mola
A mola (geralmente localizada na base, onde o cabo entra no conector) tem uma função de proteção crucial:
Alívio de Tensão (Strain Relief): Ela absorve e distribui o estresse mecânico causado por movimentos e dobras do cabo. Isso é essencial em câmeras que podem ser levemente movidas ou em cabos que saem de um ponto fixo, prevenindo a quebra ou o desprendimento dos fios internos no ponto de conexão.
4. Impedância
A maioria dos conectores BNC para CFTV são de , que é a impedância padrão para a transmissão de vídeo (diferente dos usados em algumas aplicações de RF, como redes de computadores mais antigas).
Em resumo, o Conector BNC Macho com Mola é um componente robusto e prático, focado em oferecer uma conexão de vídeo estável e durável, principalmente em ambientes sujeitos a movimentação ou vibração.
Valor Unitário
Imagem Meramente Ilustrativa
