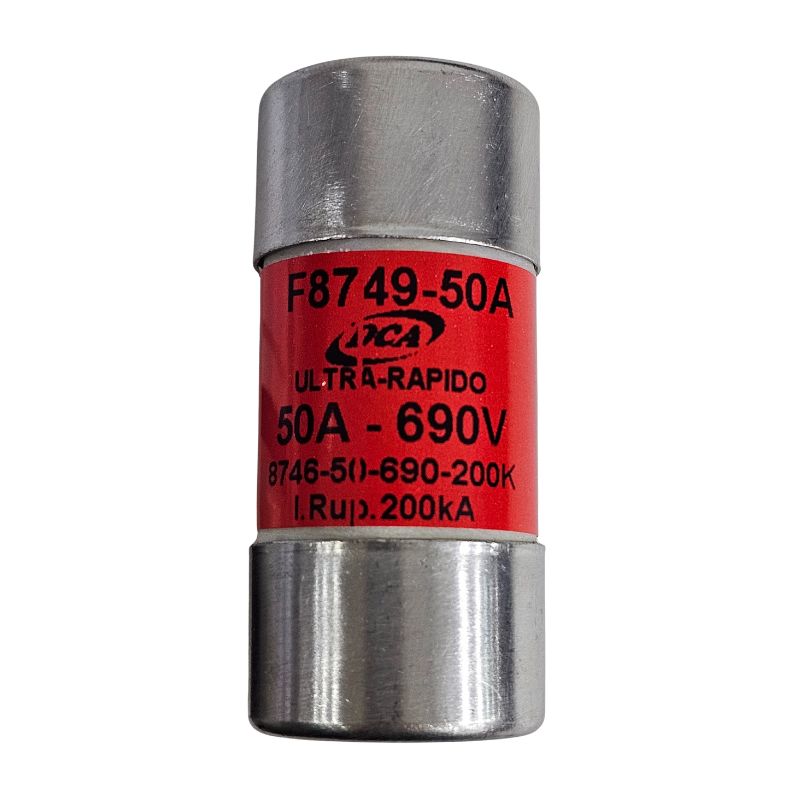

Fusível 50A 690V 200kA Ultra Rápido F8749-50A Cartucho 27x60 DCA 8746-50-690-200K

Fusível 50A 690V 200kA Ultra Rápido F8749-50A Cartucho 27x60 DCA 8746-50-690-200K

Especificações:
Fusível 50A: Indica a corrente nominal do fusível, que é de 50 Amperes (A) .
Esta é a corrente máxima contínua que o fusível foi projetado para suportar sem queimar.
690 V: Esta é a tensão nominal do fusível, o que significa que ele foi projetado para circuitos com tensão de até 690 Volts (V) , provavelmente CA (Corrente Alternada).
200 kA: Esta é a capacidade nominal de interrupção , que é de 200 quiloamperes (kA) .
Este é um valor muito alto e representa a corrente máxima de falha que o fusível pode interromper com segurança sem ser danificado. Isso é crucial para lidar com curtos-circuitos com segurança.
Ultra Rápido (Ultra Rápido/Alta Velocidade): Esta é a característica de velocidade do fusível. Fusíveis ultrarrápidos são projetados especificamente para reagir extremamente rápido a sobrecorrentes, especialmente curtos-circuitos. Eles são frequentemente usados para proteger componentes eletrônicos sensíveis.
F8749-50A (ou similar como F3957-50-690, DCE-50A): Normalmente, este é o número de peça ou designação do modelo do fabricante . Ajuda a identificar o produto específico da marca.
Cartucho 27x60: Este é o formato físico do fusível. É um fusível do tipo cartucho com dimensões de aproximadamente 27 mm de diâmetro e 60 mm de comprimento . Este é um tamanho comum para fusíveis industriais.
DCA 8746-50-690-200K: "DCA" provavelmente se refere ao fabricante (por exemplo, marca DCA). Os números subsequentes (8746-50-690-200K) são outra variação do número da peça ou código do produto , geralmente abrangendo a corrente, a tensão e a capacidade de interrupção.

Principais características dos fusíveis ultrarrápidos:
Fusíveis ultrarrápidos, também conhecidos como fusíveis semicondutores ou fusíveis de alta velocidade , são diferentes dos fusíveis de uso geral devido às suas propriedades exclusivas:
Operação extremamente rápida: sua principal característica é a capacidade de eliminar falhas muito rapidamente, minimizando a perda de energia ( EU 2t) e pico de corrente durante um curto-circuito. Isso é fundamental para proteger componentes sensíveis.
Baixo EU 2tValores: Os EU 2tO valor (ampère-segundos quadrados) representa a energia térmica que o fusível deixa passar durante uma falha. Os fusíveis ultrarrápidos têm uma corrente muito baixa.EU2tvalores para evitar danos aos componentes posteriores que têm baixa capacidade de resistência térmica.
Proteção de Semicondutores: Eles são projetados especificamente para proteger dispositivos semicondutores de potência, como diodos, tiristores, IGBTs, triacs e outros componentes de estado sólido, que são altamente suscetíveis a danos até mesmo por breves sobrecorrentes.
Alta capacidade de interrupção: conforme observado com sua classificação de 200 kA, esses fusíveis podem interromper correntes de falha muito altas com segurança.
Menor tensão de arco: eles são projetados para produzir uma menor tensão de arco durante a interrupção, o que protege ainda mais os componentes eletrônicos sensíveis.

Aplicações comuns:
Um fusível de cartucho ultrarrápido de 50 A, 690 V, 200 kA como este é normalmente usado em ambientes industriais para proteger:
Retificadores e inversores de potência: essenciais para converter CA em CC e vice-versa em vários equipamentos industriais.
Acionamentos de motores (CA e CC): proteção de componentes semicondutores em acionamentos de frequência variável (VFDs) e outros sistemas de controle de motores.
Fontes de alimentação ininterruptas (UPS): protegem os componentes eletrônicos de potência críticos dentro dos sistemas UPS.
Soft Starters: Dispositivos que controlam a potência inicial aplicada a um motor elétrico, reduzindo o estresse mecânico.
Inversores fotovoltaicos (PV): protegem os componentes eletrônicos sensíveis que convertem energia CC de painéis solares em energia CA utilizável.
Inversores de soldagem: garantindo a longevidade dos componentes de energia em equipamentos de soldagem avançados.
Relés de estado sólido (SSRs): protegem esses dispositivos eletrônicos de comutação contra sobrecorrentes.
Sistemas de barramento comum CC: fornecendo proteção em sistemas de distribuição de energia CC.
Sistemas de gerenciamento e carregamento de baterias de alta potência: usados em aplicações como estações de carregamento rápido de veículos elétricos e sistemas de armazenamento de energia.
Em essência, este fusível é um componente de segurança crítico projetado para proteger equipamentos eletrônicos valiosos e sensíveis contra sobrecorrentes e curtos-circuitos prejudiciais em aplicações industriais de alta potência.

Para mais informações, entre em contato.
