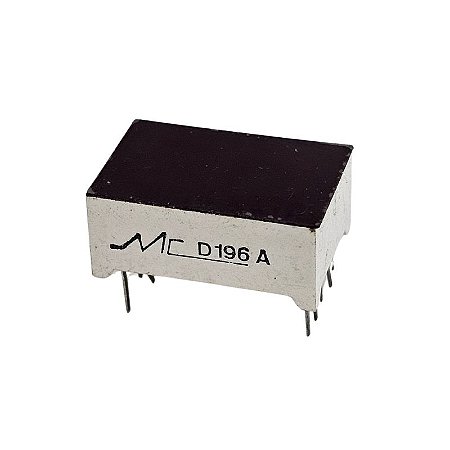

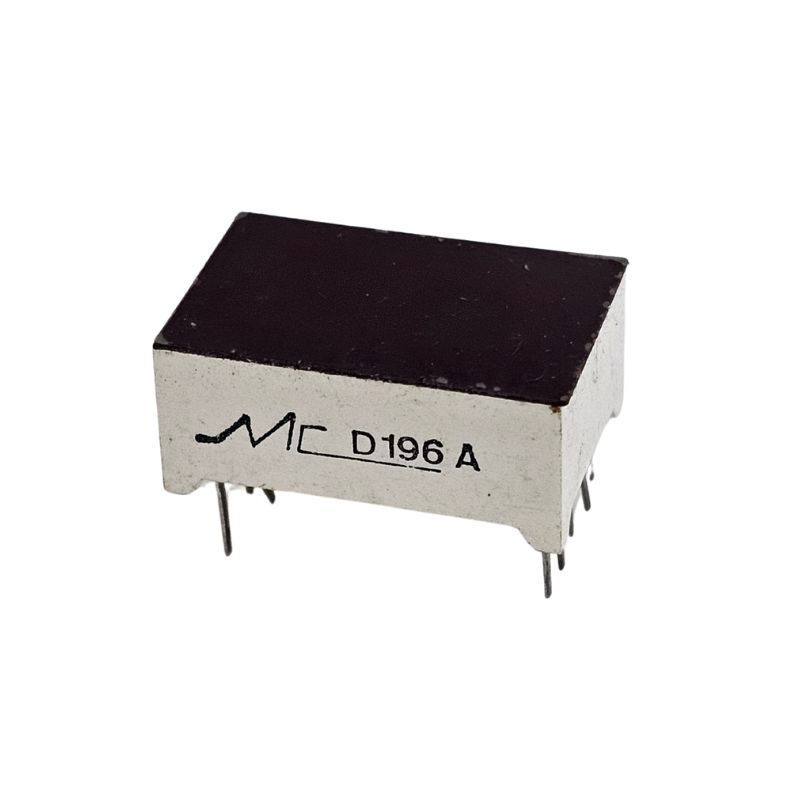

Display 7 Seguimentos MCD196A
O MCD196A é um tipo de display de 7 segmentos (7-segment display). Este componente eletrônico é usado para exibir dígitos decimais (0 a 9) e, em alguns casos, alguns caracteres alfanuméricos limitados.
Estrutura e Funcionamento
Um display de 7 segmentos é composto por sete LEDs (diodos emissores de luz) individuais, chamados de segmentos, que são dispostos em um formato retangular. Cada segmento é tipicamente rotulado com uma letra de "a" a "g".
Existe um oitavo LED, o ponto decimal (DP), que é frequentemente incluído.
| Segmento | Posição |
| a | Topo (Horizontal) |
| b | Superior Direito (Vertical) |
| c | Inferior Direito (Vertical) |
| d | Base (Horizontal) |
| e | Inferior Esquerdo (Vertical) |
| f | Superior Esquerdo (Vertical) |
| g | Meio (Horizontal) |
| DP | Ponto Decimal |
Tipos de Display
O MCD196A é geralmente um display de Anodo Comum (Common Anode).
Anodo Comum (CA): O terminal positivo (ânodo) de todos os segmentos de LED é conectado a um pino comum. Para acender um segmento, o pino individual do segmento deve ser conectado ao terra (GND), aplicando um nível lógico BAIXO (0).
Catodo Comum (CC): O terminal negativo (catodo) de todos os segmentos de LED é conectado a um pino comum (GND). Para acender um segmento, o pino individual do segmento deve ser conectado à alimentação positiva (VCC), aplicando um nível lógico ALTO (1).
Exibição de Dígitos
Para exibir um dígito específico, você precisa ligar a combinação correta de segmentos:
| Dígito | Segmentos Ligados |
| 0 | a, b, c, d, e, f |
| 1 | b, c |
| 2 | a, b, g, e, d |
| 3 | a, b, g, c, d |
| 4 | f, g, b, c |
| 5 | a, f, g, c, d |
| 6 | a, f, g, e, c, d |
| 7 | a, b, c |
| 8 | a, b, c, d, e, f, g |
| 9 | a, b, c, d, f, g |
Aplicações
Esses displays são comumente usados em:
Relógios digitais
Calculadoras
Contadores e cronômetros
Instrumentação eletrônica
