Diodo P6KE30CA
Diodo Supressor de ESD / Diodos TVS
Especificações:
Fabricante: STMicroelectronics
Categoria de produto: Supressores de ESD / Diodos TVS
Tipo de Produto: Diodos TVS
Polaridade: Bidirecional
Tensão de trabalho: 25,6V
Estilo de acabamento: Axial Caixa / Gabinete: DO-204AC-2
Tensão de ruptura: 30V
Voltagem de correção: 53,5V Pppm - Dissipação da potência de pico: 600W Vesd
Tensão ESD contato: - Vesd
Tensão ESD folga de ar:
Temperatura operacional mínima: - 65°C
Temperatura operacional máxima: + 175°C
Série: P6KE
Marca: STMicroelectronics
Subcategoria: Diodos TVS / Diodos de supressão ESD
Nome comercial: Transil
O diodo P6KE30CA é um diodo TVS (Transient Voltage Suppressor), projetado especificamente para proteger circuitos eletrônicos contra transientes de sobretensão. Ele atua como um "para-raios" para a eletrônica, desviando picos de tensão perigosos para o terra, protegendo os componentes sensíveis.
Características Principais
Tipo de Diodo: TVS Bidirecional (CA). Isso significa que ele suprime transientes em ambas as direções (positivo e negativo), sendo ideal para proteger linhas de corrente alternada ou dados onde a polaridade do surto pode ser desconhecida ou reversível.
Tensão de Ruptura Reversa (VRWM): 25.6V (Volts). Esta é a tensão máxima de trabalho contínuo que o diodo pode suportar sem conduzir.Tensão de Ruptura (VBR): Varia entre 27.7V e 30.6V. É a tensão na qual o diodo começa a conduzir significativamente, desviando o excesso de corrente.
Tensão de Clamping (VC): 41.4V (a 16.1 A). Esta é a tensão máxima que o circuito protegido experimentará quando o TVS estiver em pleno funcionamento, desviando uma corrente de pico específica (neste caso, 16.1A). Quanto menor a tensão de clamping, melhor a proteção.
Corrente de Pulso de Pico (IPPM): 16.1A. É a corrente máxima que o diodo pode suportar durante um pulso de transiente (com duração de 10x1000 µs, um pulso padrão para testes de TVS).
Potência de Pico (PPK): 600W (Watts). Esta é a potência máxima que o diodo pode dissipar durante um pulso de transiente único de curta duração.
Encapsulamento: Geralmente DO-15 ou DO-204AC (Axial Leaded), um pacote de montagem através de furo (through-hole).
Velocidade de Resposta: Extremamente rápida, tipicamente em picossegundos. Essa velocidade é crucial para proteger contra surtos que podem ser muito rápidos.
Aplicações Comuns
O P6KE30CA é amplamente utilizado em diversas aplicações para proteção de:
Linhas de dados
Barramentos de comunicação (RS-232, RS-485, etc.)
Entradas/saídas de circuitos de controle
Fontes de alimentação
Equipamentos de consumo
Equipamentos industriais
Valor Unitário

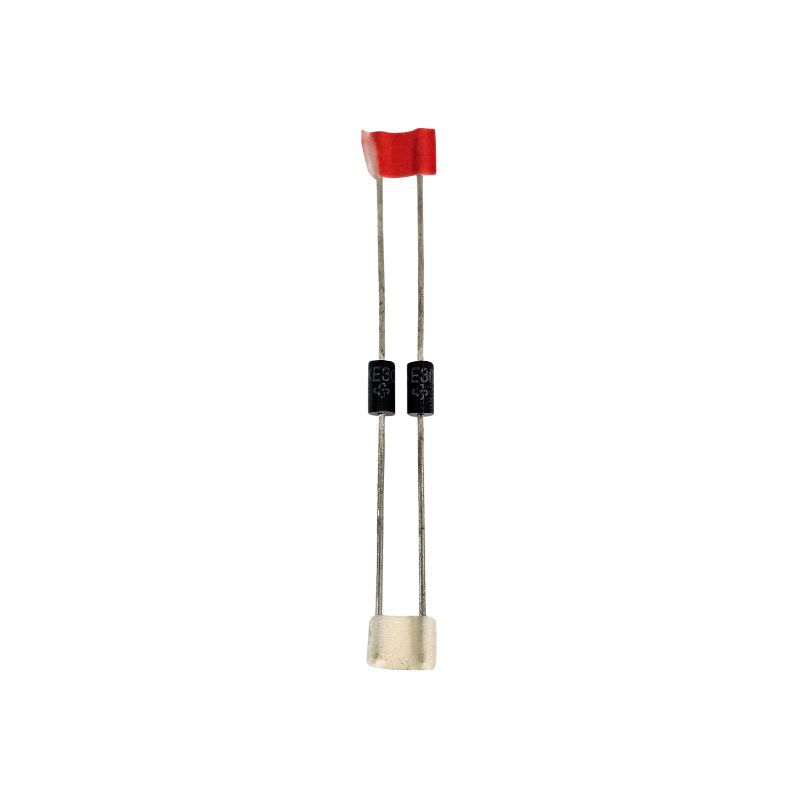

Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
