Diodo MURF1060 Diodo MURF1060
Isolado TO-220-2 Isolado
Ultra Rápido Recuperação
Retificador 10A 600V
O MURF1060 é um diodo retificador de recuperação ultrarrápida de 10 Amperes e 600 V , isolado .
Aqui está uma análise de suas principais características e o que "isolado" significa neste contexto:
10A (Amperes): refere-se à sua corrente de saída retificada média, o que significa que ele pode lidar com uma corrente contínua de 10 amperes.
600 V (Volts): Esta é a sua tensão reversa repetitiva de pico (EmRRM), pico de tensão reversa de trabalho (EmR W M) e tensão de bloqueio CC (EmR). Significa a máxima tensão reversa que ele pode suportar sem quebrar.
Recuperação ultrarrápida: Isso indica um tempo de recuperação reversa muito curto (trr), normalmente em torno de 35 a 50 nanossegundos (ns). Isso o torna adequado para aplicações de comutação de alta frequência, como fontes de alimentação e circuitos de controle de motores, onde a comutação rápida é crucial para minimizar perdas.
Isolado: Esta é uma característica crucial. Significa que o chip semicondutor dentro do encapsulamento é eletricamente isolado da aba metálica (ou superfície de montagem do dissipador de calor) do encapsulamento. Isso geralmente é obtido utilizando uma moldagem plástica completa (frequentemente chamada de ITO-220AC ou TO-220-2 Full Pack). Esse isolamento simplifica o projeto do dissipador de calor, pois não é necessária uma almofada isolante entre o diodo e o dissipador de calor, o que pode melhorar a transferência térmica e reduzir os custos de montagem.
Aplicações comuns:
Fontes de alimentação chaveadas
Circuitos de comutação de energia
Retificação de uso geral
Inversores de alta frequência
Diodos de roda livre
Aplicações de proteção de polaridade
Pacote:
O MURF1060 normalmente vem em um pacote completo ITO-220AC ou TO-220-2 , que é um pacote de montagem através de furo projetado para fácil integração em circuitos eletrônicos e montagem direta em dissipadores de calor sem isolamento adicional.
Disponibilidade:
Embora seja uma peça amplamente utilizada, algumas fontes indicam que o MURF1060 está obsoleto em alguns fabricantes. No entanto, muitos fabricantes ainda produzem diodos compatíveis ou equivalentes com os mesmos números de peça ou similares (por exemplo, da Micro Commercial Components, SMC Diode Solutions, etc.).
Se você estiver procurando por este diodo específico, é aconselhável verificar com distribuidores de componentes eletrônicos o estoque atual e os fabricantes ativos. Se estiver realmente obsoleto, talvez seja necessário procurar peças funcionalmente equivalentes de outras marcas.
Valor Unitário

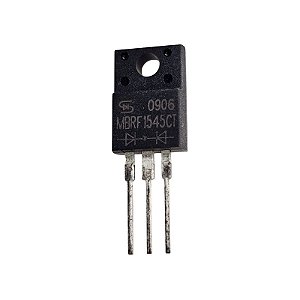

Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
