Diodo MBRB1045 = B1045 ON
O MBRB1045 é um diodo retificador de barreira Schottky de potência projetado para aplicações em que se exige alta eficiência, baixa queda de tensão direta e bom desempenho em altas frequências.
Ele se baseia na tecnologia de junção metálica-semicondutor (barreira Schottky), que promove condução com menor queda de tensão e recuperação extremamente rápida em comparação com diodos retificadores convencionais de junção PN.
Principais Características:
Tipo de dispositivo: Diodo retificador Schottky de potência.
Tensão reversa máxima (VRRM): 45 V – tensão máxima que o diodo pode suportar em polarização reversa de forma repetitiva sem romper.
Corrente direta média (IF(AV)): 10 A – corrente contínua que pode fluir através do diodo sob condições normais de operação.
Corrente de surto (IFSM): capacidade de suportar picos de corrente de até ~150 A em pulsos curtos (8,3 ms).
Queda de tensão direta (Vf): tipicamente baixa, cerca de 0,5 V a 0,84 V dependendo da corrente e temperatura, o que reduz perdas de potência no circuito.
Temperatura de junção (TJ): faixa operacional de –55 °C a +150 °C (podendo chegar a ~175 °C em alguns casos e versões).
Corrente reversa de fuga (IR): muito baixa em tensão reversa, contribuindo para menor dissipação quando não conduz.
Recuperação ultrarrápida: este tipo de diodo praticamente não tem tempo de recuperação reversa típico de diodos PN, ideal para aplicações de comutação rápida.
Tecnologia e Construção:
O MBRB1045 emprega a tecnologia de barreira Schottky, com contato metal-para-silício e construção epitaxial otimizada. A junção Schottky permite condução com menor queda de tensão e desempenho superior em altas frequências, sendo particularmente adequado para conversores comutados (SMPS) e aplicações de gestão de energia.
O encapsulamento comum é TO-220 ou similar em formato SMD, oferecendo boa dissipação térmica e facilidade de montagem automatizada.
Aplicações Típicas:
Este componente é amplamente usado em:
Fontes chaveadas (SMPS) – retificação no estágio de saída.
Conversores DC-DC – retificação rápida e eficiente.
Proteção de polaridade – evita corrente reversa em sistemas sensíveis.
Retificação de alta frequência em inversores e controladores.
Uso geral em equipamentos industriais, automotivos e de consumo onde eficiência e baixa queda de tensão são desejadas.
Resumo dos Benefícios:
Alta eficiência devido à queda de tensão direta baixa.
Excelente para comutação rápida e aplicações de alta frequência.
Suporta correntes elevadas com picos altos de surto.
Amplamente compatível com tecnologias de montagem SMD/PT e adequado para design moderno de PCBs.
Valor Unitário

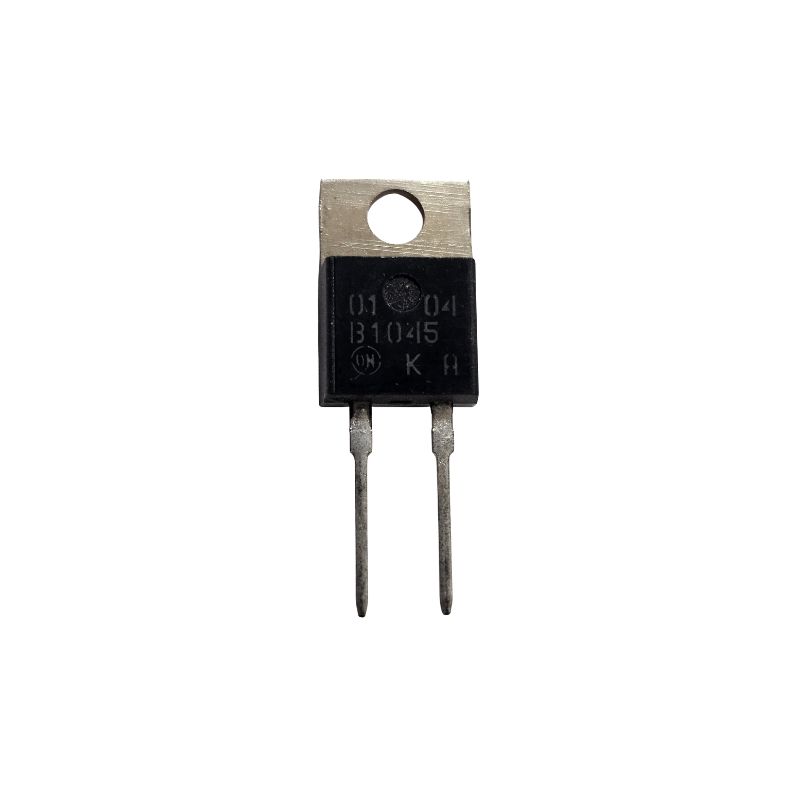

Imagem Ilustrativa
Para mais informações, entre em contato.
