KBP208G Ponte Retificadora 800V 2A

Diodo KBP208G 800V 2A
Retificador em Ponte 2 Amperes 800 Volts
Especificações:
Fabricante: Diodes Incorporated
Categoria de produto: Retificadores em ponte
Tipo: Ponte Monofásica
Estilo de montagem: Orifício de passagem
Estilo de acabamento: Orifício de passagem
Caixa / Gabinete: KBP
Pico de tensão inversa: 800V Vf - Tensão no sentido direto: 1.1V
Corrente de sobretensão máx .: 65A
Temperatura operacional mínima: - 65C
Temperatura operacional máxima: + 150C
Comprimento: 14,75mm
Largura: 3,65mm
Altura: 10,6mm
Série: KBP208
Embalagem: Vareta
Marca: Diodes Incorporated Ir
Corrente inversa: 5uA
Tipo de Produto: Retificadores em ponte
Subcategoria: Diodos e retificadores Vr
Tensão no sentido inverso: 560V

A ponte retificadora KBP208G é um componente eletrônico muito comum, utilizado em fontes de alimentação e em diversas aplicações onde é necessário converter corrente alternada (AC) em corrente contínua (DC).

O que é uma Ponte Retificadora?

Uma ponte retificadora é um arranjo de quatro diodos (componentes que permitem a passagem de corrente em apenas uma direção) conectados em uma configuração específica. Ela é projetada para realizar a retificação de onda completa, ou seja, ela transforma tanto o semiciclo positivo quanto o negativo da corrente alternada em uma corrente pulsante de mesma polaridade.
Muitas vezes, esses quatro diodos vêm encapsulados em um único componente, como é o caso do KBP208G, o que facilita a montagem em placas de circuito.

Características da KBP208G
Tipo: Ponte Retificadora Monofásica.
Corrente Média Retificada (Io): 2A (Amperes). Isso significa que ela pode lidar com uma corrente de saída contínua de até 2 Amperes.
Tensão Reversa de Pico (VRRM): 800V (Volts). Indica a tensão máxima que a ponte pode suportar no sentido inverso sem ser danificada. É um valor importante para garantir que a ponte não queime quando conectada a uma tensão AC elevada.
Encapsulamento: KBP (um tipo comum de pacote, geralmente com 4 pinos para montagem através de furo - through-hole).
Tensão Direta (Vf): Aproximadamente 1.1V por diodo (totalizando cerca de 2.2V de queda na ponte) para uma corrente de 2A. Esta é a queda de tensão que ocorre quando a corrente passa pela ponte.
Temperatura de Operação: Geralmente de -65°C a +150°C, indicando sua robustez em diversas condições ambientais.

Como Funciona?
A ponte retificadora KBP208G possui quatro terminais:
Dois terminais para entrada de corrente alternada (AC): Identificados geralmente por um símbolo de "onda" ou "AC". É onde você conecta a saída do transformador ou diretamente da rede elétrica (com as devidas precauções e uso de resistores/capacitores de segurança).
Um terminal de saída positiva (+DC): Onde você obtém a tensão contínua retificada positiva.
Um terminal de saída negativa (-DC): Onde você obtém o terra ou a tensão contínua retificada negativa.
Quando a corrente alternada entra na ponte, os diodos internos são polarizados de forma que, independentemente do semiciclo (positivo ou negativo) da AC, a corrente flua sempre na mesma direção para a saída DC. O resultado é uma tensão pulsante unidirecional. Para obter uma tensão DC mais "suave" (quase constante), um capacitor de filtro geralmente é adicionado em paralelo com a saída da ponte retificadora.

Aplicações Comuns
A ponte retificadora KBP208G é ideal para:
Fontes de alimentação lineares: Convertendo a tensão da rede elétrica (AC) em DC para alimentar diversos dispositivos eletrônicos (carregadores de celular antigos, fontes para áudio, etc.).
Projetos eletrônicos em geral: Onde uma fonte de alimentação DC confiável é necessária a partir de uma entrada AC.
Circuitos de controle de motor: Para alimentar motores DC a partir de uma fonte AC.
Sistemas de iluminação LED: Para retificar a corrente para módulos de LED que exigem alimentação DC.

Por Que Usar uma Ponte Retificadora Integrada?
Usar um componente como o KBP208G oferece vantagens sobre a montagem de uma ponte com diodos individuais:
Facilidade de montagem: Menos componentes para soldar, tornando o processo mais rápido e simples.
Espaço reduzido: Ocupa menos espaço na placa de circuito impresso.
Menor chance de erros: Elimina a necessidade de se preocupar com a polaridade e a interconexão correta de quatro diodos separados.
Dissipação de calor: O encapsulamento KBP é projetado para dissipar o calor gerado, embora para correntes próximas ao limite de 2A, um dissipador de calor externo possa ser recomendado.
Em resumo, a KBP208G é uma solução prática e eficiente para a retificação de onda completa em aplicações de baixa a média potência que exigem até 2A de corrente e tensões de até 800V.
Valor Unitário

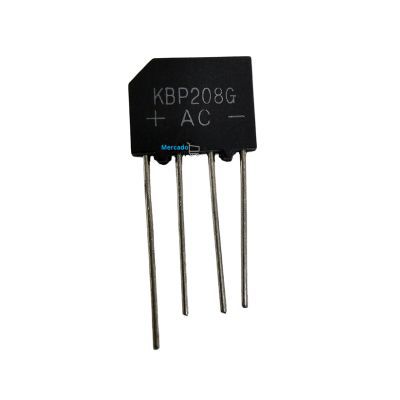

Imagem Meramente Ilustrativa
