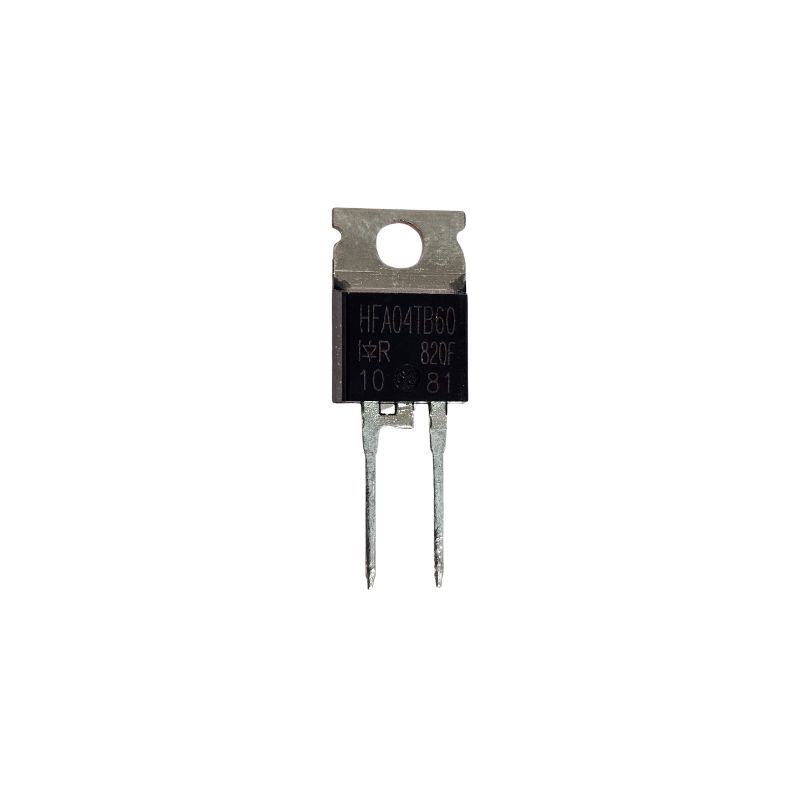

HFA04TB60 Diodo

Diodo HFA04TB60

Especificações
Fabricante: Vishay
Categoria de produto: Retificadores
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: TO-220-2
Vr - Tensão no sentido inverso: 600 V
Se - Corrente direta: 4 A
Tipo: Retificadores de recuperação rápida
Configuração: Single
Vf - Tensão no sentido direto: 2.2 V
Corrente de sobretensão máx .: 25 A
Ir - Corrente inversa: 3 uA
Tempo de recuperação: 57 ns
Temperatura operacional mínima: - 55 C
Temperatura operacional máxima: + 150 C
Altura: 8,76 mm
Comprimento: 10,54 mm
Produto: Retificadores
Largura: 4,57 mm
Marca: Vishay Semiconductors
Tipo de Produto: Retificadores
Subcategoria: Diodos e retificadores

O HFA04TB60 é um diodo altamente especializado, especificamente um diodo de recuperação suave e ultrarrápido . Pertence à linha de produtos HEXFRED® da Vishay (antiga International Rectifier) , conhecida por seu excelente desempenho em aplicações de conversão de energia de alta velocidade.

Principais recursos e funcionalidades
Tempo de recuperação ultrarrápido (trr​): Esta é a sua característica mais crítica. Possui um tempo de recuperação reversa muito curto (tipicamente de 17ns a 42ns, dependendo das condições de teste e da temperatura). Essa recuperação rápida é essencial para circuitos de comutação de alta frequência, pois minimiza as perdas de potência durante a transição da condução para o bloqueio.
Características de Recuperação Suave: Ao contrário dos diodos "snap-off", que podem causar interferência eletromagnética (EMI) significativa devido a mudanças bruscas de corrente, os diodos HEXFRED apresentam uma recuperação "suave". Isso significa que a corrente reversa durante a fase de desligamento diminui suavemente, reduzindo o ruído e os picos de tensão (overshoot), o que, por sua vez, ajuda a reduzir a necessidade de circuitos de amortecimento complexos.
Classificação de alta tensão: é classificada para uma tensão reversa de pico repetitiva (EmRRM​) de 600V. Isso o torna adequado para fontes de alimentação e inversores que operam com tensão de rede CA retificada.
Corrente Média Direta (EUF ( A V )​): Ele pode suportar uma corrente direta média de 4A (a uma temperatura de 100°C). Isso indica sua capacidade de suportar uma potência moderada.
Baixa queda de tensão direta (EmF​): Tem uma queda de tensão direta relativamente baixa (normalmente 1,5V a 1,8V a 4A e 25°C), o que minimiza a dissipação de energia e a geração de calor quando o diodo está conduzindo.
Taxa de recuperação reversa baixa (Prr​): A baixa carga de recuperação reversa está diretamente relacionada à sua recuperação ultrarrápida e suave, contribuindo para a redução das perdas de comutação.
Corrente de recuperação reversa de pico baixo (EURRM​): Essa característica reduz ainda mais a perda de potência tanto no diodo quanto no transistor de comutação que o acompanha.
Alta temperatura de operação: pode operar em uma temperatura de junção (TJ​) até +150°C .
Pacote: O "TB" em HFA04TB60 normalmente indica um pacote TO-220AC through-hole, que fornece bom desempenho térmico, permitindo dissipação de calor eficiente quando montado em um dissipador de calor.

Aplicações comuns
O HFA04TB60 foi projetado especificamente para sistemas de conversão de energia de alta eficiência e alta frequência, onde minimizar perdas de comutação e EMI é crucial. Suas principais aplicações incluem:
Fontes de alimentação comutadas (SMPS): usadas como retificadores de saída, diodos de reforço em circuitos PFC (correção do fator de potência) ou diodos de roda livre.
Circuitos de correção do fator de potência (PFC): essenciais para fontes de alimentação de alta eficiência.
Inversores: Em fontes de alimentação ininterruptas (UPS), acionamentos de motores e inversores solares.
Acionamentos de motor: como diodos de roda livre no estágio de saída dos circuitos de controle do motor.Como um diodo complementar para IGBTs e MOSFETs: suas características são otimizadas para funcionar efetivamente com esses transistores de comutação de alta velocidade, reduzindo as perdas gerais do sistema.

Valor Unitário

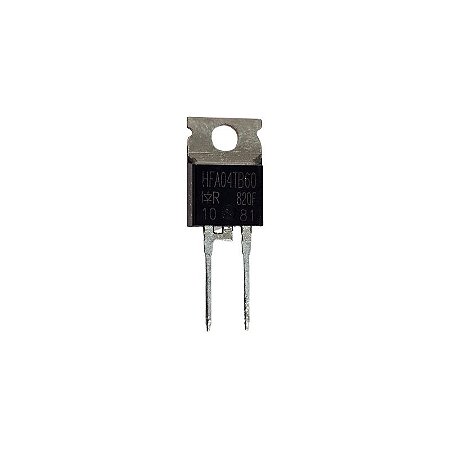

Imagem Meramente Ilustrativa
