Diodo FSU10A60
Diodo Retificador
Para retificação de alta frequência de melhoria do fator de potência
Amperagem: 10A
Voltagem: 600V
O FSU10A60é umdiodo retificador de potênciafabricado porSanken Electric Co., Ltd.Ele foi projetado para uso em aplicações de fornecimento de energia de alta frequência.
Características principais
Diodo de Recuperação Rápida:Esta é sua característica mais crucial.Ao contrário dos diodos retificadores padrão,"recuperação rápida" significa que ele pode mudar de um estado condutor para um estado não condutor muito rapidamente.Isso é essencial para circuitos de alta frequência onde o diodo precisa desligar rapidamente para evitar perdas de energia e melhorar a eficiência.
Classificação de alta tensão:O "60" em FSU10A60normalmente indica umclassificação de tensão reversa (EmRM) de 600V.Isso o torna adequado para aplicações conectadas a tensões de rede CA retificadas (como 120V ou 240V CA após retificação,que pode produzir picos de tensão bem acima de 300V).
Classificação de alta corrente:O "10A" emFSU10A60 indica umclassificação de corrente direta (EUF) de 10 Amperes.Isso significa sua capacidade de lidar com um fluxo de corrente substancial na direção direta.
Baixa queda de tensão direta (EmF):Os diodos de potência visam uma baixa queda de tensão durante a condução.Um menorEmFsignifica que menos energia é dissipada como calor,melhorando a eficiência.
Baixa corrente reversa (EUR):Isso indica baixa corrente de fuga quando o diodo está polarizado reversamente,o que também é importante para a eficiência.
Tipo de pacote:Geralmente vem em umTO-220F ou TO-220 tipo pacote.O "F" geralmente denota um molde completo,pacote isolado, o que significa que a aba de metal (que normalmente é conectada ao coletor ou cátodo em outros dispositivos) é eletricamente isolada do semicondutor interno,simplificando a montagem e reduzindo a necessidade de isoladores externos.
Aplicações comuns
Dadas as suas características (recuperação rápida,alta tensão,alta corrente),o FSU10A60 é comumente usado em:
Fontes de alimentação chaveadas (SMPS):Esta é a sua aplicação principal,especialmente no estágio de retificação de saída de conversores de energia de alta frequência.
Conversores DC-DC:Usado em vários circuitos de conversão DC-DC onde é necessária uma retificação rápida e eficiente.
Inversores:Em circuitos inversores de potência,que convertem CC em CA.
Diodos de roda livre:Em circuitos de carga indutiva (como acionamentos de motores ou solenóides), onde fornece um caminho para a corrente quando a tensão de acionamento é removida,protegendo o dispositivo de comutação.
Circuitos PFC (Correção do Fator de Potência):No estágio retificador dos circuitos de correção do fator de potência para melhorar a eficiência geral de energia.
Valor Unitário

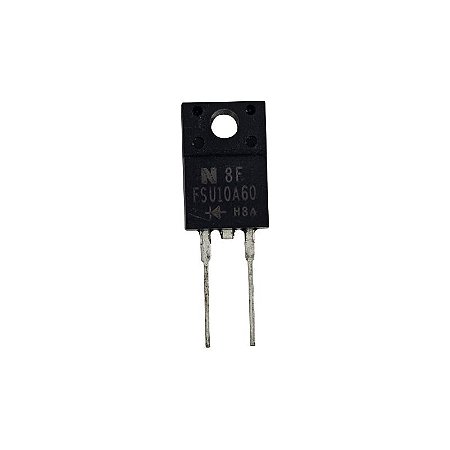

Imagem Meramente Ilustrativa
Para mais informações entre em contato.
