Diodo BYW95C Retificador
O BYW95C é um diodo retificador de avalanche controlado por recuperação suave e rápida.
É um tipo de diodo projetado especificamente para aplicações que exigem retificação de alta velocidade e capacidade de suportar picos de tensão temporários (capacidade de avalanche).
Aqui está uma análise de suas principais características e aplicações:
Principais características:
Tipo: Diodo retificador de avalanche controlado de recuperação rápida e suave.
Recuperação rápida: Isso significa que ele muda de condutor para não condutor muito rapidamente (baixo tempo de recuperação reversa,t_rr), normalmente em torno de 150-250 ns. Isso é crucial para circuitos de alta frequência.
Recuperação suave: a corrente reversa durante a fase de desligamento diminui gradualmente, o que ajuda a reduzir a interferência eletromagnética (EMI) e os picos de tensão.
Avalanche controlada: foi projetada para absorver com segurança energia transitória na direção reversa (picos de tensão) sem ser danificada, um recurso importante para projetos robustos.
Classificação de tensão:
Tensão reversa de pico repetitiva máxima (V _ RRM): 600V.
Esta é a tensão reversa máxima que o diodo pode suportar repetidamente.
Tensão mínima de ruptura por avalanche reversa (V _ ( BR ) R): Normalmente 700V (para a versão C).
Classificação atual:
Corrente Média Direta Máxima (Eu _ O): 3A. Esta é a corrente contínua máxima que ele pode suportar na direção direta.
Corrente de pico de surto direta máxima não repetitiva (Eu _ FSM): Normalmente 70 A.
Isso indica sua capacidade de lidar com pulsos curtos e de alta corrente.
Embalagem: Geralmente em um invólucro de vidro com revestimento axial SOD-64 ou DO-201AD . Este invólucro hermeticamente fechado proporciona boa estabilidade térmica e confiabilidade.
Baixa queda de tensão direta (V _ F): Normalmente 1,5 V a 3 A. Uma queda de tensão direta menor significa menos perda de potência quando o diodo está conduzindo.
Baixa corrente reversa (Eu _ R): Indica corrente de fuga mínima quando polarizado inversamente.
Alta temperatura máxima de operação: até +150°C.
Fabricante: Originalmente da Philips Semiconductors (agora NXP Semiconductors), mas também produzido por outros fabricantes como EIC, Galaxy Semi-Conductor e DSK.
Aplicações:
O BYW95C é ideal para aplicações onde a retificação rápida e eficiente é essencial, especialmente em ambientes com potenciais transientes de tensão.
Usos comuns incluem:
Fontes de alimentação comutadas (SMPS): como retificadores de saída em fontes de alimentação comutadas de alta frequência, onde a recuperação rápida é essencial para a eficiência.
Conversores CC-CC: Para retificação em vários circuitos de conversão CC-CC.
Retificação de alta frequência: Em aplicações gerais de energia de alta frequência.
Circuitos de acionamento de motor: usados em retificadores para acionamentos de frequência variável (VFDs) e outras aplicações de controle de motor.
Sistemas de energia industriais e de comunicação: para retificação eficiente em equipamentos industriais e fontes de alimentação de telecomunicações.
Circuitos de proteção e fixação de tensão: sua capacidade de avalanche o torna útil para proteger outros componentes de picos de tensão.
Retificação de uso geral: pode ser usada em qualquer circuito que exija um diodo robusto e de recuperação rápida.
Valor Unitário

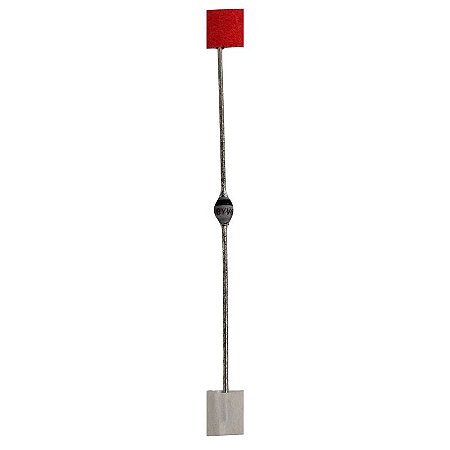

Foto Meramente Ilustrativa
Para mais informações, entre em contato.
