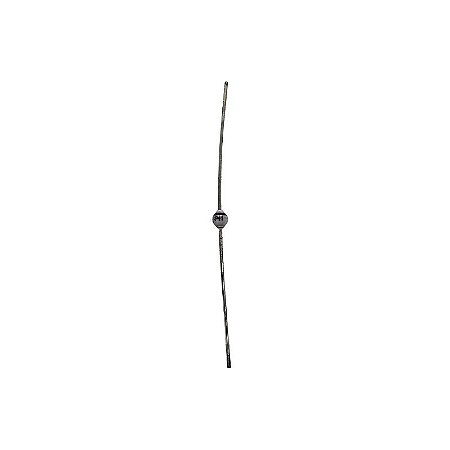

Diodo BYV36E Philips
Visão geral / Tipo
Tipo: retificador de avalanche / retificador de recuperação rápida com “soft-recovery” (avalanche controlled soft-recovery rectifier).
Família / Série: BYV36.
Pacote / encapsulamento: vidro, encapsulamento tipo SOD-57 (glass passivated, rugged glass SOD57 package).
Aplicações típicas: retificação em fontes de alimentação, supressão de transientes, aplicações que exigem recuperação rápida e boa capacidade de “avalanche energy absorption”
Especificações elétricas e limites máximos
De acordo com os dados de tolerância máxima (absolute maximum ratings):
| Parâmetro | Valor típico / máximo |
|---|---|
| Tensão reversa repetitiva de pico (VRRM / VR) | 1000V |
| Corrente direta média (IF(av)) | aprox. 2,9 A (para BYV36D/E, em condições T = 55 °C, comprimento de leads = 10 mm, média sobre 20 ms) |
| Corrente direta média (condições PCB, T = 65 °C) | cerca de 1,20 A (para BYV36D/E) |
| Corrente de surto / pico | Suportando picos de corrente em surtos (avalanche / transientes), com alta capacidade de absorção de energia de avalanche. |
| Corrente de fuga inversa (leakage / reverse leakage current) | Baixa corrente de fuga, característica típica de diodos glass-passivated/fatig-free desta série. |
| Temperatura de operação / junção | Suporta altas temperaturas de operação, dada a construção em vidro e materiais de liga de alta temperatura. |
Características e vantagens
Junction passivada em vidro — A junção é “glass-passivated”, o que confere maior confiabilidade, estabilidade e baixa corrente de fuga.
Construção robusta / tolerância térmica alta — Pacote “rugged glass SOD57” com liga metálica tolerante a altas temperaturas: adequado para aplicações exigentes ou ambientes mais agressivos.
Recuperação rápida (“soft-recovery”) — Ajuda a minimizar perdas e ruído durante a comutação, o que é útil em aplicações de alta frequência e fontes de alimentação comutadas.
Considerações / Limitações
Apesar da boa tolerância a surtos (avalanche), há limites: deve-se observar especificações de energia de avalanche e corrente de pico conforme datasheet se for usar em ambiente com transientes.
Como muitos componentes antigos / discretos: pode haver dificuldade de disponibilidade dependendo da região — recomenda-se conferir estoque e possíveis equivalentes modernos caso necessário.

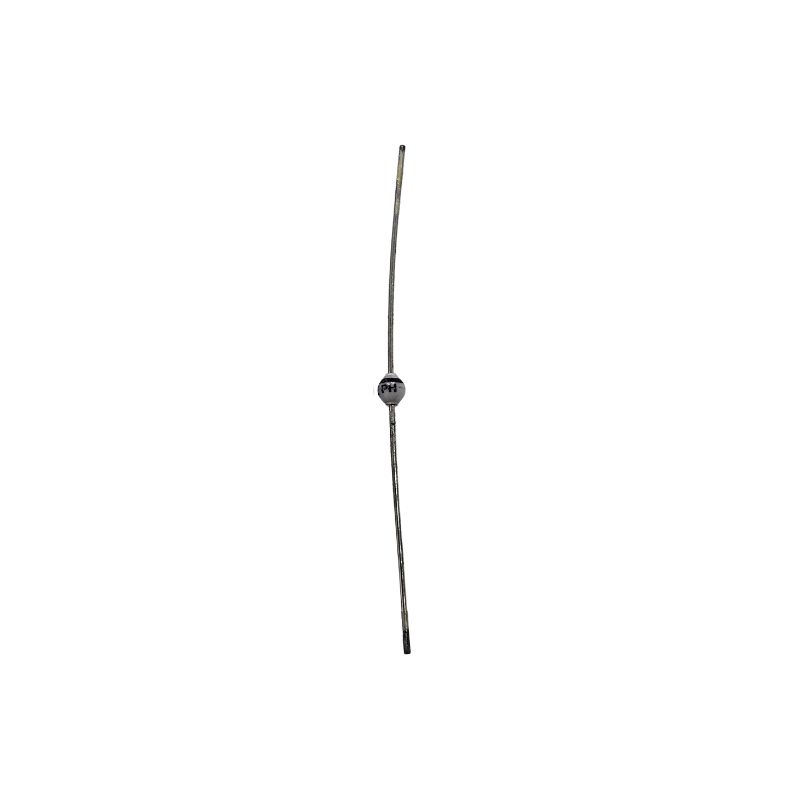

Imagem Meramente Ilustrativa
