Diodo 40TPS12
VS-40TPS12-M3
SCRs 35A 1200V SCR simples
O 40TPS12 não é um diodo comum, mas sim um componente de potência de alta capacidade.
Trata-se de um SCR (Silicon Controlled Rectifier), também conhecido como Tiristor, fabricado pela Vishay / IR (International Rectifier).
Especificações Principais do 40TPS12
O 40TPS12 é um SCR de potência de média a alta, com as seguintes características principais:
Tipo de componente: SCR (Retificador Controlado de Silício) / Tiristor
Fabricante Comum: Vishay / IR (International Rectifier)
Tensão Repetitiva de Pico Inversa 1200V (ou 1,2 kV).
Nota: O "12" no código 40TPS 12 tipicamente se refere à classe de tensão
Corrente RMS (Root Mean Square) Máxima: Geralmente na faixa de 40A a 60A.
Nota: O "40" em 40 TPS12 frequentemente indica a capacidade nominal de corrente
Corrente de Estado Ligado Média : Aproximadamente 25A a = 85°C.
Corrente de Estado Ligado RMS: Aproximadamente 40A.
Encapsulamento: Comumente encontrado no encapsulamento TO-247AC (um invólucro de plástico robusto para montagem em dissipador de calor).
O que é um SCR (Tiristor)?
Ao contrário de um diodo (que conduz automaticamente quando polarizado diretamente), um SCR é um dispositivo semicondutor de quatro camadas (pnpn) com três terminais:
Ânodo (A)
Cátodo (K)
Portão (G)
O SCR só entra em condução (liga) quando:
Está polarizado diretamente (Anodo positivo em relação ao Catodo).
Um pequeno pulso de corrente é aplicado ao terminal Gate (G).
Uma vez ligado, ele permanece conduzindo (travado) até que a corrente do Anodo caia abaixo de um valor mínimo (corrente de manutenção, ou a polaridade seja invertida.
Aplicações Comuns
Devido à sua alta capacidade de tensão e corrente e à sua natureza controlável, o 40TPS12 é usado em aplicações de controle de potência:
Controle de Fase: Para regular a potência em cargas AC (como em dimmers industriais).
Fontes de Alimentação Reguladas.
Circuitos de Comutação Estática de Potência.
Proteção contra Sobrecorrente (Crowbar).
Valor Unitário

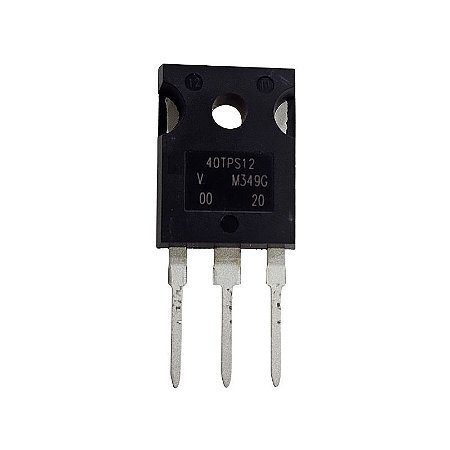

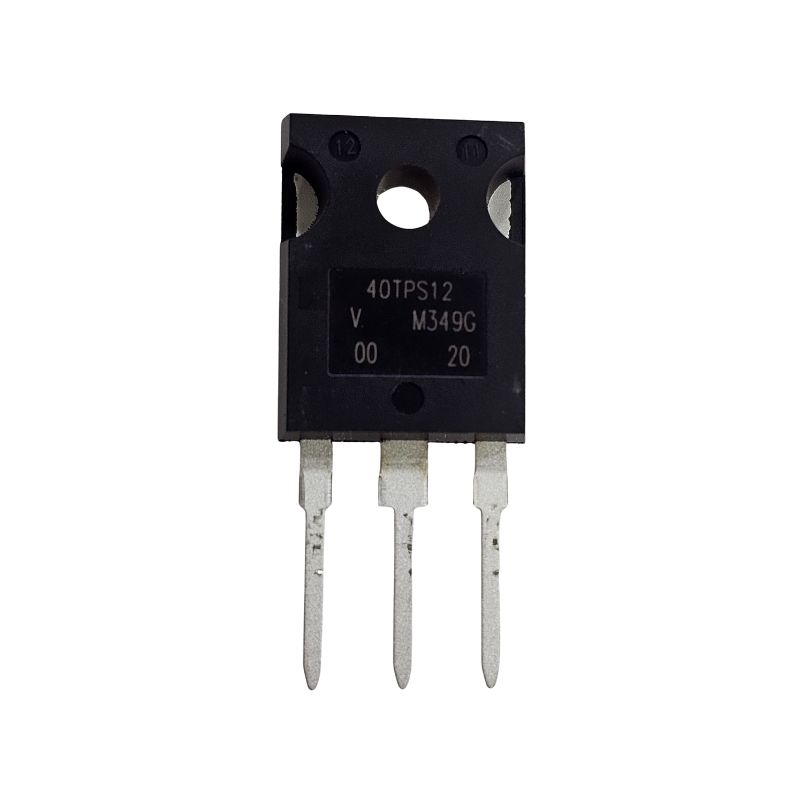

Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
