1N5822 Diodo Pré Formado

Código: 013776

R$ 4,20

Qtde: Comprar Disponibilidade: Imediata Estoque: 200 unidades

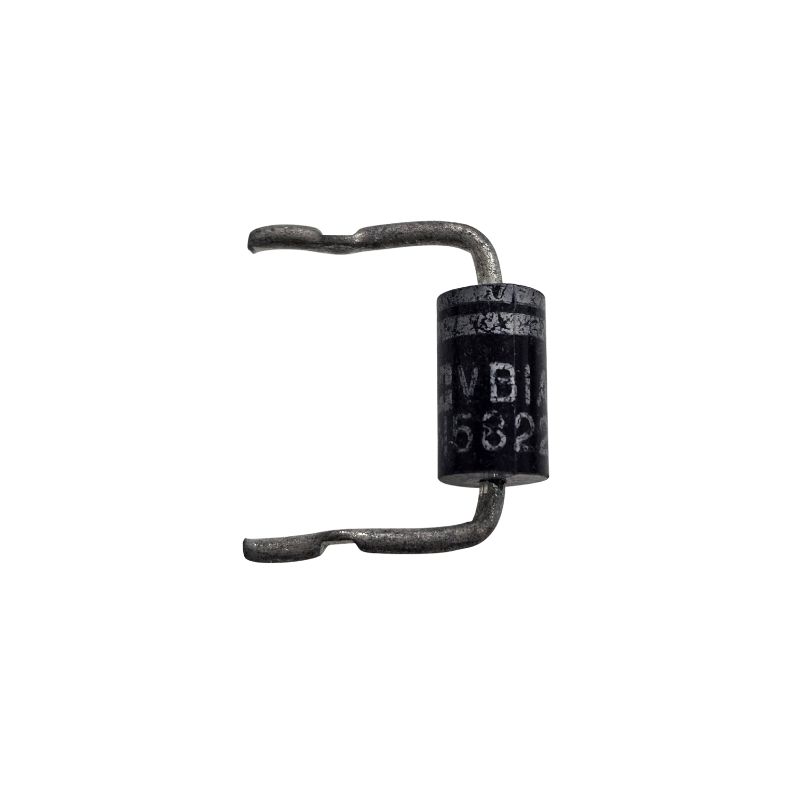

Diodo 1N5822 Pré Formado

O que é "Pré-Formado"
Um diodo pré-formado é um diodo cujos terminais de arame foram dobrados ou curvados pelo fornecedor ou montador (antes de serem inseridos na placa) para facilitar a instalação e garantir que o componente se encaixe perfeitamente nos furos da placa de circuito impresso (PCB).

O objetivo principal é:
Padronização: Garantir que o espaçamento entre os terminais (o pitch) seja exato para o footprint da placa.
Fixação: Ajudar a segurar o componente no lugar antes da soldagem, o que é crucial na produção em massa ou em soldagem por onda.

Características do Diodo 1N5822
Independentemente de ser "pré-formado" ou não, o 1N5822 é um Diodo Schottky de potência amplamente utilizado e possui as seguintes características técnicas:

Característica	Especificação	Uso
Tipo de Diodo	Schottky (Barreira de Schottky)	Oferece comutação extremamente rápida e baixa queda de tensão direta ( $V_{F}$ ), minimizando a perda de energia por calor.
Corrente Média Máxima ( $I_{O}$ )	$3 A$ (Ampères)	Adequado para aplicações de média potência.
Tensão Reversa Máxima ( $V_{RRM}$ )	$40 V$ (Volts)	Limite máximo de tensão que o diodo suporta no sentido reverso.
Queda de Tensão Direta ( $V_{F}$ )	Típica de $0, 45 V$ a $0, 55 V$	Muito mais baixa que um diodo de silício comum ( $\approx 0, 7 V$ ), o que o torna eficiente.
Encapsulamento	DO-201AD (Axial)	Corpo cilíndrico com terminais longos nas extremidades, para montagem em furo (PTH).

Aplicações Comuns
O 1N5822 é ideal para circuitos onde a velocidade e a eficiência são críticas:
Fontes de Alimentação Chaveadas (SMPS): Usado em retificação de alta frequência.
Conversores DC-DC: Para melhorar a eficiência e velocidade de chaveamento.
**Diodos Freewheeling: Em motores e relés, para desviar a corrente indutiva e proteger o circuito de controle (por ser rápido).
Proteção de Polaridade:** Usado para proteger circuitos sensíveis contra a inversão de bateria ou fonte de energia, graças à sua baixa $V_{F}$ .

Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato
