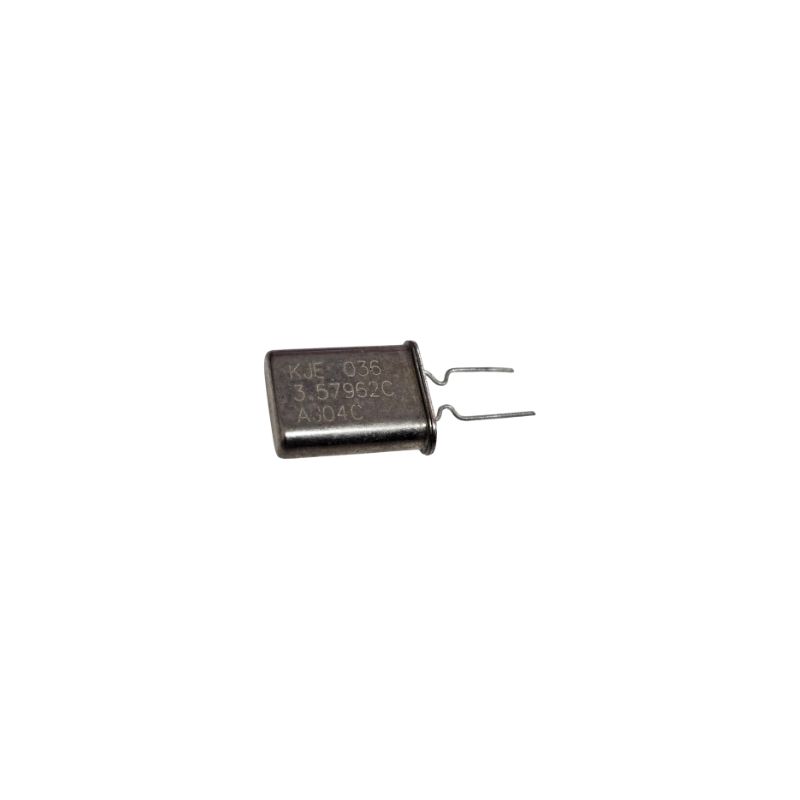

Cristal 3.57962C HC-49/U
Você está perguntando sobre um tipo específico de cristal de quartzo.
Vamos analisar o que significa "Cristal 3.57962C HC-49/U":
Cristal (ou Cristal): Refere-se a um cristal de quartzo, um componente eletrônico que utiliza o efeito piezoelétrico para criar um sinal elétrico com uma frequência precisa. São comumente usados como dispositivos de temporização em circuitos eletrônicos.
3,57962C: Esta é a frequência nominal do cristal, expressa em Megahertz (MHz). Portanto, este cristal foi projetado para oscilar a 3,57962 MHz. O "C" pode indicar uma tolerância específica ou uma série/classe específica de um fabricante, embora sem uma ficha técnica específica para a marca "Cristal", seja difícil ter certeza. Esta frequência é notavelmente próxima da frequência de colorburst NTSC (3,579545 MHz), sugerindo que pode ser usada em aplicações mais antigas relacionadas a vídeo ou TV.
HC-49/U: refere-se ao estilo da embalagem ou caixa do cristal.
HC-49 é um padrão amplamente reconhecido pela indústria para encapsulamentos de cristal through-hole.
Trata-se de um encapsulamento metálico com dois terminais, projetado para montagem direta em furos passantes de uma placa de circuito impresso (PCB).
O /U normalmente indica uma versão "tamanho normal" ou "universal" do encapsulamento HC-49. Há também variações menores, como o HC-49/US (frequentemente usado para montagem em superfície, mas também pode ser usado com furo passante e terminais moldados) ou versões de perfil baixo.
As principais características e especificações típicas de um cristal HC-49/U incluem:
Dimensões: Aproximadamente 11,5 mm (C) x 4,66 mm (L) x 3,5 mm (A) para o estojo, com cabos mais longos para montagem através de furo passante.
Faixa de frequência: Os cristais HC-49/U estão disponíveis em uma ampla faixa de frequência, normalmente de alguns MHz até 50 MHz ou mais (modo fundamental) e ainda mais alta para modos harmônicos.
Modo de operação: Para 3,57962 MHz, quase certamente estaria operando em seu modo fundamental.
Tolerância de frequência: indica o quanto a frequência real pode se desviar da frequência nominal em uma temperatura específica (por exemplo, ±20 ppm ou ±30 ppm a 25 °C).
Estabilidade de frequência: descreve o quanto a frequência muda em uma faixa de temperatura especificada.
Capacitância de Carga (CL): É a capacitância externa necessária para que o cristal oscilar na frequência especificada. Os valores comuns são 8pF, 10pF, 12pF, 18pF, 20pF, 32pF ou ressonância em série.
Resistência em série equivalente (ESR): uma medida da resistência interna do cristal, que afeta seu desempenho e nível de acionamento.
Nível de acionamento: A potência máxima que pode ser aplicada com segurança ao cristal.
Faixa de temperatura operacional: a faixa de temperaturas na qual o cristal foi projetado para operar dentro de suas especificações.
Aplicações:
Cristais como o HC-49/U de 3,57962 MHz são comumente usados em:
Microcontroladores e microprocessadores (como fontes de relógio)
Eletrônicos de consumo (por exemplo, TVs, videocassetes, DVD players, equipamentos de áudio)
Dispositivos de comunicação.
Circuitos de temporização
Diversas aplicações industriais.
Se precisar de uma folha de dados específica, normalmente você a procuraria em um fabricante de cristal (por exemplo, Citizen Finedevice, Golledge, Epson, Murata, etc.), usando a frequência e o tipo de embalagem como palavras-chave. A parte "Cristal" pode ser uma marca ou um termo genérico, mas o "3.57962C HC-49/U" fornece os detalhes técnicos essenciais.
Para mais informações, entre em contato.
