Conector Mike 3 Vias Macho Para Painel
Você está perguntando sobre um "Conector Mike 3 Vias Macho Para Painel" , que se refere a um conector macho de 3 pinos para montagem em painel , comumente conhecido como conector XLR ou, em alguns contextos, um conector circular de aviação GX12/GX16 .
Veja aqui uma análise do que isso significa e para que é usado:
Compreendendo a Terminologia
Conector Mike : Embora "Mike" seja frequentemente usado para se referir a microfones, neste contexto, é um termo comum e informal no Brasil para conectores XLR , que são de fato amplamente usados para microfones.
3 Vias : significa que possui 3 pinos (ou condutores). Para conectores XLR, a configuração padrão de 3 pinos é normalmente usada para sinais de áudio balanceados:
Pino 1: Terra/Escudo
Pino 2: Positivo ("Quente")
Pino 3: Negativo ("Frio")
Macho (Macho) : Isso indica que o conector tem pinos que se encaixam em um receptáculo fêmea (que tem furos).
Para Painel : Especifica que o conector foi projetado para ser montado em um painel ou chassi , como em um equipamento eletrônico, um console de mixagem ou uma interface de áudio personalizada. Geralmente, possuem furos para parafusos ou uma porca para fixação segura.
Tipos de conectores machos de 3 pinos para montagem em painel
Embora "Conector Mike" se refira amplamente ao XLR, é importante distinguir entre
Conectores XLR (padrão) : São o tipo mais comum para áudio profissional. São robustos, possuem um mecanismo de trava para evitar desconexão acidental e estão disponíveis em diversos fabricantes, como Neutrik, Amphenol e Switchcraft. São usados para microfones, sinais de nível de linha e, às vezes, controle de iluminação DMX (embora XLRs de 5 pinos sejam mais comuns para DMX).
Características:
Carcaça de metal ou plástico
Mecanismo de travamento
Estilos de montagem da série D ou série P (referindo-se ao formato do flange para montagem)
Terminais de solda para fiação

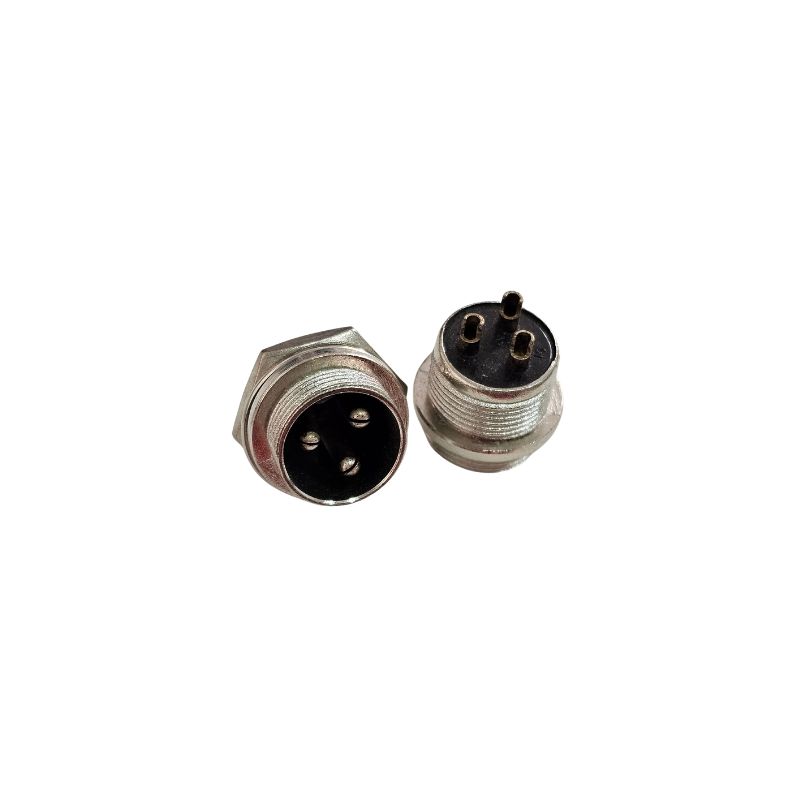

Conectores Circulares GX12/GX16 para Aviação : Às vezes chamados de "Conector Mike" em eletrônica industrial ou amadora, são conectores circulares robustos com acoplamento roscado. Disponíveis em diversas contagens de pinos, estão disponíveis versões de 3 pinos. São frequentemente utilizados para conexões de energia, dados e sinal em diversas aplicações industriais e amadoras devido à sua durabilidade e conexão segura. O "GX" normalmente se refere à série, e o número (por exemplo, 12, 16) indica o diâmetro do conector em milímetros
Características:
Carcaça metálica
Frequentemente usado em ambientes mais difíceis ou industriais
Aplicações comuns
Um conector macho de 3 pinos para montagem em painel é normalmente encontrado em:
Equipamentos de áudio : consoles de mixagem, interfaces de áudio, amplificadores, alto-falantes ativos, caixas DI e vários outros equipamentos de áudio profissional onde microfones ou sinais de linha balanceados são inseridos.
Equipamento de iluminação : menos comum para 3 pinos, mas alguns equipamentos de iluminação DMX mais antigos ou específicos podem usá-lo (embora 5 pinos seja o padrão para DMX).
Controle Industrial : Para sensores, energia ou transmissão de sinais em máquinas e automação (especialmente conectores do tipo GX).
Projetos "faça você mesmo" : para construir gabinetes personalizados, painéis de controle ou outros dispositivos eletrônicos que exigem conexões robustas e confiáveis.
Valor Unitário
Imagem Meramente Ilustrativa
