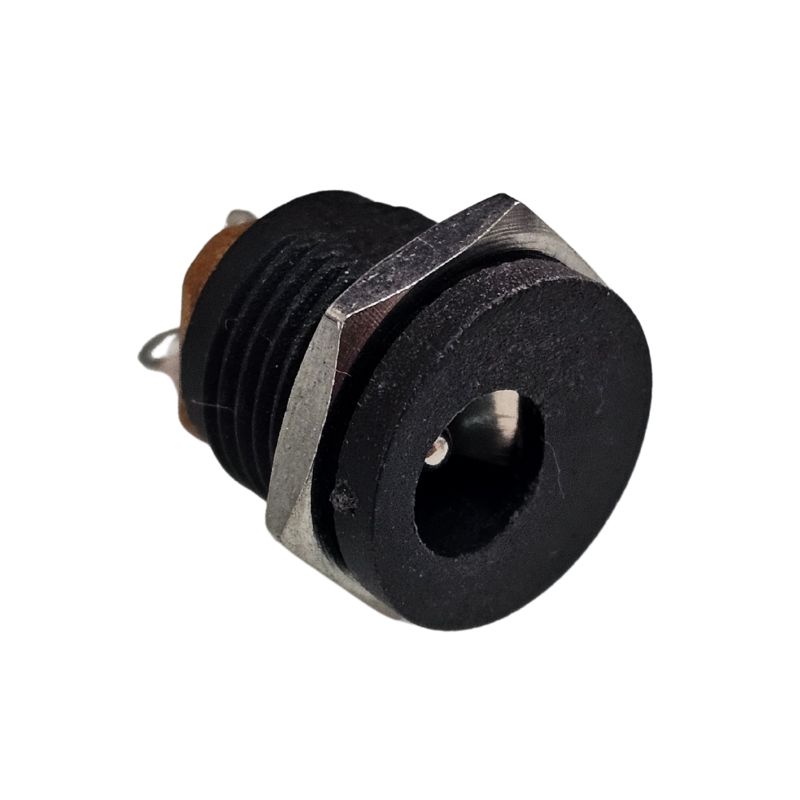

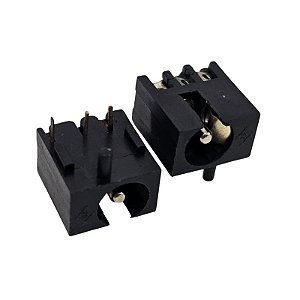

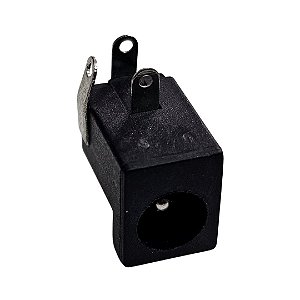

Conector Jack DC-022 J4 2.1MM Para Energia

Conector Jack DC-022 J4 2.1MM Para Energia

O conector Jack DC-022 J4 de 2,1 mm, que é a contraparte fêmea do plugue de alimentação macho que você mencionou anteriormente.
Este é um componente muito comum para criar uma porta de entrada de energia no gabinete de um dispositivo eletrônico.

Vamos detalhar:
O que é um conector de alimentação DC-022?
Um conector de alimentação CC é um conector elétrico fêmea projetado para receber energia CC (corrente contínua) de um plugue macho. O DC-022 é um número de modelo específico e extremamente comum para um conector de alimentação para montagem em painel .
É o soquete ou receptáculo que você instala no gabinete de um projeto.

Decodificando as Especificações:
Conector Jack: Especifica que é a parte fêmea da conexão (o receptáculo ou soquete). Ele recebe o "plugue" macho.
DC-022: Este é o número do modelo padrão para este tipo de macaco. As principais características do DC-022 são:
Montagem em painel: projetado para ser montado através de um furo em um gabinete ou painel.
Corpo e porca rosqueados: possui um cilindro rosqueado que você passa pelo furo e uma porca é apertada por fora para prendê-lo firmemente no lugar.
J4: Este é provavelmente um identificador genérico e não faz parte do número oficial do modelo. Em diagramas de circuitos (esquemas) ou listas de peças (Lista de Materiais), os conectores são frequentemente identificados como J1, J2, J3, J4, etc. ("J" de Jack). Portanto, "J4" provavelmente significa apenas que era o quarto conector na lista de peças de um projeto ou kit específico.
O número de peça crítico é DC-022.
2,1 mm: Esta é a dimensão mais crucial. Ela especifica o diâmetro do pino central dentro do conector. Isso significa que ele foi projetado para ser acoplado a um plugue macho com diâmetro interno de 2,1 mm.
Para Energia: Isso confirma que seu uso pretendido é fornecer energia a um circuito.

Principais recursos e terminais:

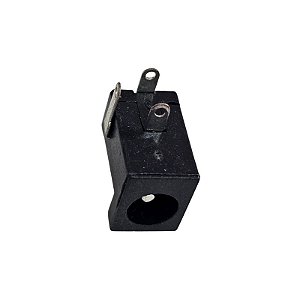

O conector DC-022 normalmente tem três terminais (terminais de solda) na parte traseira:
Terminal do pino central (positivo): Este terminal se conecta ao pino central. Na maioria das aplicações, é aqui que você conecta a tensão positiva (+) da fonte de alimentação.
Terminal de Luva (Terra/Negativo): Este terminal se conecta à luva metálica externa do conector.
É aqui que você conecta o terra ou a tensão negativa (-).
Terminal comutado (terminal de desconexão): Este é um recurso muito útil. Este terminal é conectado ao terminal da luva quando NENHUM plugue está inserido. Ao inserir um plugue macho, a conexão entre a luva e este terminal comutado é interrompida.
Uso comum: Ideal para alternar automaticamente entre a alimentação da bateria e a alimentação externa. Você pode conectar o cabo negativo de uma bateria a este terminal comutado. Quando o adaptador de energia é desconectado, a bateria é conectada. Ao conectar o adaptador, a bateria é desconectada automaticamente e o dispositivo funciona com alimentação externa.

Compatibilidade e Instalação:
Plugue de acoplamento: este conector foi projetado para ser usado com um plugue macho de 5,5 mm (diâmetro externo) x 2,1 mm (diâmetro interno) . Este é um dos tamanhos mais comuns disponíveis.
Instalação: Para instalar, você precisa fazer um furo na caixa do seu projeto (o diâmetro necessário geralmente é de 7 a 8 mm, mas sempre verifique a ficha técnica). Em seguida, insira a rosca do macaco no furo e fixe-o com a porca incluída.
Classificações: Os conectores DC-022 são normalmente classificados para aplicações CC de baixa tensão (por exemplo, até 30 V) e correntes de alguns amperes (normalmente 1 A a 3 A, dependendo da qualidade).
Em resumo, o conector DC-022 de 2,1 mm é a escolha padrão e confiável para adicionar uma porta de entrada de energia durável a quase qualquer projeto eletrônico "faça você mesmo".

Para mais informações, entre em contato.
