Conector BR8MC1-10 Macho 5,08MM 10 Vias 180º Metaltex = STLZ950-10
Aqui está A descrição detalhada para o Conector BR8MC1-10 Macho 5,08 mm 10 Vias 180º (Metaltex):
Especificações e Características Técnicas:
Tipo / Formato: conector macho plug-in, multipolar, com 10 vias e ângulo de 180º.
Modelo / Fabricante: BR8MC1-10, Metaltex.
Passo (pitch): 5,08 mm — distância entre os terminais consecutivos.
Número de vias / polos: 10 vias.
Orientação: 180º (horizontal), facilitando a conexão de placas lado a lado ou sistemas compactos.
Entrada de fio: conexão por pino macho para encaixe em borne fêmea correspondente (BR8F1-10).
Tensão nominal: até 300 V (dependendo do fabricante e certificação).
Corrente nominal: aproximadamente 15 A.
Seção de fio compatível: compatível com fios usados nos bornes fêmea correspondentes; geralmente 0,2 mm² a 4 mm².
Material do corpo / isolante: termoplástico resistente ao calor (geralmente PA 6.6) com classificação de inflamabilidade UL 94 V‑0.
Material dos contatos: pinos em latão estanhado ou bronze fosforoso, garantindo boa condutividade elétrica e resistência à oxidação.
Temperatura de operação: de –40 °C até +105 °C.
Aplicação elétrica: ideal para conexões seguras entre placas de circuito impresso ou módulos de automação.
Aplicações Comuns:
Interligação de placas de circuito impresso (PCB) em sistemas modulares.
Painéis de controle e equipamentos industriais.
Projetos de automação, robótica e prototipagem eletrônica.
Sistemas que requerem conexão removível e segura entre módulo e placa.
Distribuição de sinais ou energia em baixa e média potência.
Vantagens:
Facilita conexões modulares e rápidas com bornes fêmea correspondentes.
Aceita múltiplas bitolas de fio compatíveis com bornes fêmea.
Material isolante resistente ao calor e retardador de chama.
Compacto e durável, adequado para projetos industriais e eletrônicos.
Cuidados e Limitações:
Não indicado para correntes contínuas acima de 15 A.
Necessário garantir alinhamento correto com os bornes fêmea para evitar mau contato.
Conexão removível — menos rígida mecanicamente que solda permanente.
Valor Unitário

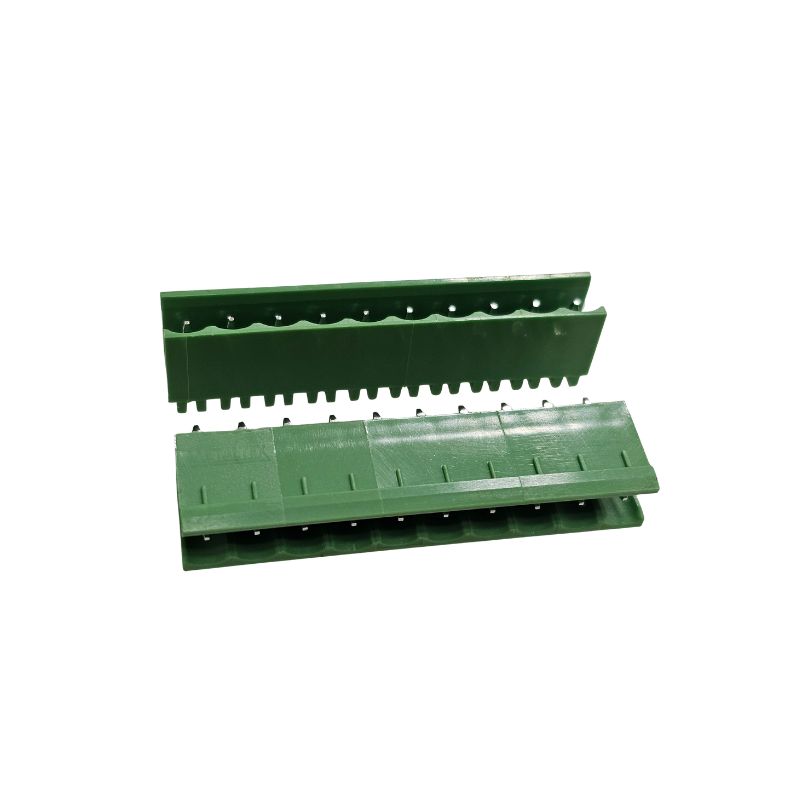

Imagem Ilustrativa
Para mais informações, entre em contato.
