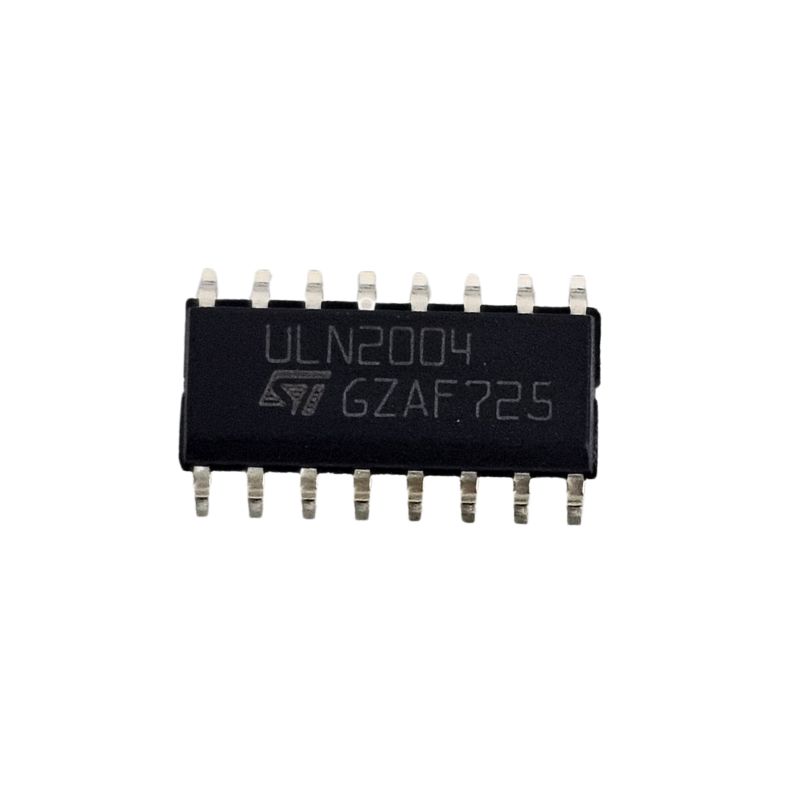

Circuito Integrado ULN2004A Smd / SN75469 St
O ULN2004A é um array Darlington que contém sete pares de transistores Darlington de coletor aberto.
Função: Ele atua como um "driver" ou "chaveador". Cada par de transistores pode ser ativado por um sinal de baixa potência (por exemplo, 3V a 15V de um microcontrolador), permitindo que ele controle uma carga de maior potência.
Corrente de Saída: Cada canal pode lidar com até 500mA (miliamperes).
Tensão de Saída: As saídas podem controlar cargas de até 50V.
Entradas: É otimizado para ser compatível com lógicas CMOS e PMOS que utilizam tensões de 6V a 15V.
Características Adicionais: Possui diodos de supressão internos para proteger o circuito contra picos de tensão gerados por cargas indutivas, como relés.
"Smd": Significa Surface Mount Device (Dispositivo de Montagem em Superfície), o que indica que este CI é soldado diretamente na superfície da placa de circuito, e não inserido em furos.
O SN75469 é um CI com a mesma função e arquitetura do ULN2004A, contendo também sete pares de transistores Darlington.
Função: Como o ULN2004A, ele é um driver que permite o controle de cargas de alta potência com sinais de baixa potência.
Corrente de Saída: Cada canal também suporta até 500mA.
Tensão de Saída: A principal diferença aqui é a tensão máxima de saída. O SN75469 suporta até 100V, tornando-o mais robusto para aplicações de alta tensão do que o ULN2004A.
Entradas: É projetado para ser compatível com lógicas CMOS e PMOS com tensões de 6V a 15V, de forma muito similar ao ULN2004A.
Características Adicionais: Também possui diodos de proteção para cargas indutivas.
"St": Geralmente indica que o fabricante é a STMicroelectronics, uma empresa renomada no mercado de semicondutores.
Valor Unitário
Imagem Meramente Ilustrativa
