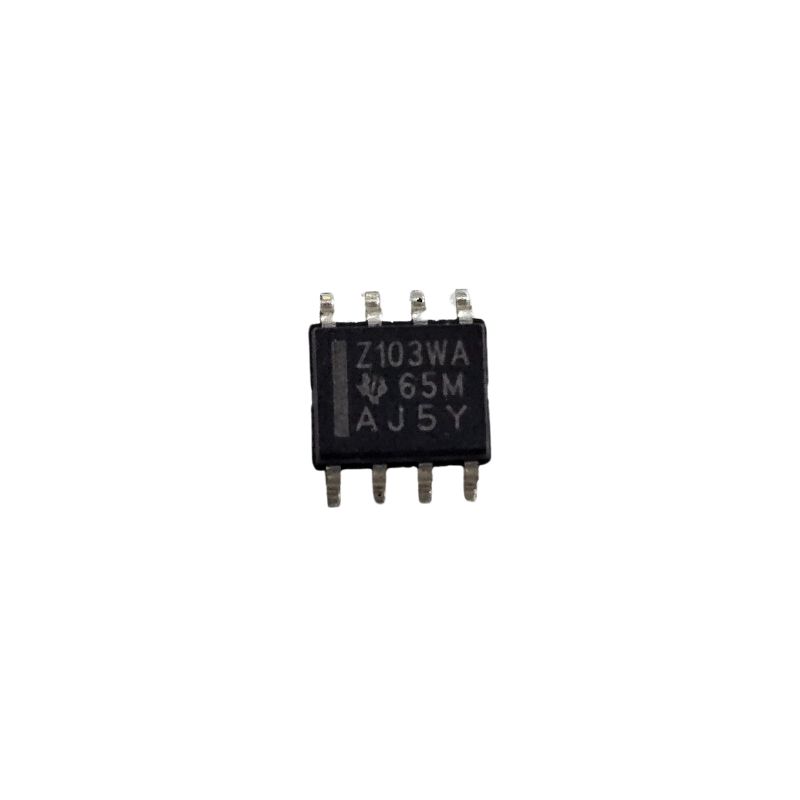

Circuito Integrado TSM103AIW Smd
Amplificador operacional
Especificações:
Fabricante: STMicroelectronics
Categoria de produto:
Amplificadores operacionais
Estilo de montagem: SMD/SMT Caixa / Gabinete: SO-8
Número de canais: 2 Canal
Tensão de alimentação - Máx: 32V
Produto da largura de banda de ganho (GBP): 900kHz SR - Slew Rate: 0.4 V/us Vos
Tensão de deslocamento de entrada: 3mV
Tensão de alimentação - Mín: 3V
Temperatura operacional mínima: - 40°C
Temperatura operacional máxima: + 105°C Ib
Corrente de polarização de entrada: 150nA
Corrente de Alimentação Operativa: 1.2mA
Desligamento: Sem desligamento CMRR
Razão de rejeição do modo comum: 70dB en
Densidade de ruído de tensão de entrada: 50nV/sqrt Hz
Série: TSM103W
Tipo de amplificador
Amplificador de uso geral
Altura: 1.65 mm (Max)
Comprimento: 5mm (Max)
Produto: Amplificadores operacionais
Largura: 4mm (Max)
Marca: STMicroelectronics
Tensão de alimentação dual: +/- 3V, +/- 5V, +/- 9V
Tensão de alimentação dupla máxima: +/- 16V
Tensão de alimentação dupla mínima: +/- 1.5V
Tensão de alimentação operacional: 3V to 32V, +/- 1.5V to +/- 16 V
Tipo de Produto: Amplificadores de operação - Amplificadores operacionais
Subcategoria: CIs amplificadores Ganho de Tensão dB: 100dB
O TSM103AIW é um Circuito Integrado (CI) multifuncional fabricado pela STMicroelectronics. Ele é uma solução compacta e econômica que combina dois componentes essenciais em um único chip:
Dois Amplificadores Operacionais (Op-Amps) independentes: Esses op-amps são de baixo offset de entrada (tipicamente 0,5mV para a versão "A" como a TSM103AIW) e baixo consumo de corrente (350µA/op-amp). Eles oferecem uma banda de passagem de 0,9MHz e uma ampla faixa de tensão de alimentação (3V a 32V ou ±1.5V a ±16V).
Uma Referência de Tensão Fixa de 2.5V: Esta referência de tensão possui alta precisão (0,4% ou 0,7%) e capacidade de corrente de sink (dreno) de 1mA a 100mA.
Principais Características do TSM103AIW:Op-Amps:
Baixa tensão de offset de entrada (0,5mV típico para a versão 'A').
Baixa corrente de alimentação (350µA por op-amp).
Banda de passagem de 0,9MHz.
Ampla faixa de tensão de alimentação (3V a 32V, ou ±1.5V a ±16V).
Faixa de tensão de modo comum de entrada inclui o terra (Ground).
Grande swing de tensão de saída (de 0V até VCC - 1.5V).
Referência de Tensão:
Tensão de saída fixa de 2.5V.
Alta precisão (±0.4% ou ±0.7%).
Capacidade de corrente de sink de 1mA a 100mA.
Baixa impedância de saída típica de 0.2Ω.
Proteção ESD: 1.5kV HBM (Modelo de Corpo Humano).
Encapsulamento: Geralmente encontrado em pacote SOP-8 (Small Outline Package), ideal para montagem em superfície.
Aplicações Típicas:
Devido à sua combinação de funcionalidades, o TSM103AIW é particularmente útil em circuitos onde tanto a amplificação de sinal quanto uma referência de tensão precisa são necessárias. As aplicações mais comuns incluem:
Gerenciamento de Fonte de Alimentação: Supervisão de tensão, geração de reset.
Sistemas de Aquisição de Dados: Para condicionamento de sinal e fornecimento de uma referência estável.
Sistemas Embarcados e Automotivos: Para gerenciamento de energia e supervisão do sistema.
Carregadores de Bateria.
Fontes de Alimentação Chaveadas (SMPS) e Reguladores de Tensão Linear.
Para mais informações, entre em contato.
