Circuito Integrado TPS54331 Texas
O Texas Instruments TPS54331 é um conversor CC-CC abaixador (conversor buck) amplamente utilizado . Ele foi projetado para gerenciamento eficiente de energia em diversas aplicações.
Veja aqui uma análise de seus principais recursos e aplicações:
Principais características
Faixa de tensão de entrada: aceita uma ampla tensão de entrada de 3,5V a 28V , o que o torna versátil para diversas fontes de energia.
Corrente de saída: pode fornecer até 3 Amperes (A) de corrente de saída contínua.
Tensão de saída ajustável: a tensão de saída é ajustável até 0,8 V , permitindo flexibilidade em diferentes requisitos do sistema.
MOSFET High-Side integrado: Possui um MOSFET high-side integrado de 80 mΩ, contribuindo para seu tamanho compacto e eficiência.
Alta eficiência: o TPS54331 incorpora um recurso Eco-mode™ de salto de pulso , que melhora significativamente a eficiência em cargas leves.
Frequência de comutação fixa: opera em uma frequência de comutação fixa de 570kHz .
Baixa corrente quiescente: Possui uma corrente quiescente de desligamento típica de 1 µA , tornando-o adequado para aplicações alimentadas por bateria.
Recursos de proteção:
Partida lenta ajustável para limitar correntes de partida.
Limite de bloqueio de subtensão programável (UVLO).
Proteção contra transientes de sobretensão.
Limite de corrente ciclo a ciclo.
Redução de frequência.
Proteção contra desligamento térmico.
Opções de pacote: Está disponível em pacotes de circuitos integrados SOIC de 8 pinos fáceis de usar e SO PowerPAD™ de 8 pinos com aprimoramento térmico.
Aplicações
O TPS54331 é uma escolha popular para projetos de fontes de alimentação em diversos setores devido aos seus recursos robustos e eficiência. Aplicações comuns incluem:
Fontes de alimentação industriais: fornecimento de energia estável para equipamentos industriais.
Fontes de alimentação de áudio automotivo: ideais para aplicações automotivas que exigem conversão de energia eficiente.
Sistemas de energia distribuída: usados em sistemas de energia distribuída de 5V, 12V e 24V.
Eletrônicos de consumo: encontrados em dispositivos como:
Decodificadores
CPE (Equipamento nas Instalações do Cliente)
Telas LCD
Periférico
Carregadores de bateria
Valor Unitário

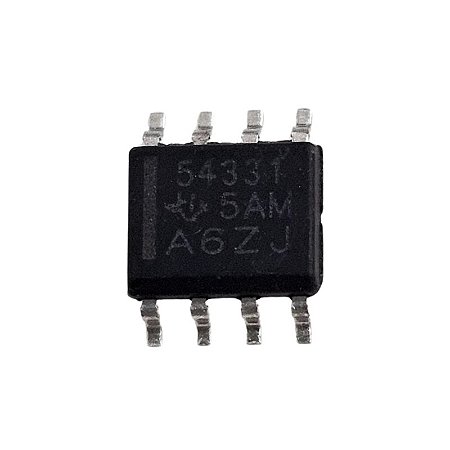

Imagem Meramrente Ilustrativa
Para mais informações, entre em contato.
