Circuito Integrado TLP701 = P701 Smd
Opto Acoplamento de Saída Lógica
Especificações:
Fabricante: Toshiba
Categoria de produto: Optoacoplamentos de saída lógicos Caixa / Gabinete
SDIP-6 Asa de Gaivota
Tipo de saída: Push-Pull
Número de canais: 1 canal
Tensão de isolamento: 5000Vrms
Corrente de saída contínua máxima: 0,6A Se
Corrente direta: 10mA Vf
Tensão no sentido direto: 1,55V Vr
Tensão no sentido inverso: 5V
Temperatura operacional mínima: - 40C
Temperatura operacional máxima: + 100C
Série: TLP701
Embalagem: Bobina
Marca: Toshiba
Tempo de queda: 50ns
Altura: 3,65 milímetros
Distância: 4,58 milímetros
Tipo de Produto: Optoacopladores de Saída Lógica
Atraso de entrega - Máx: 700ns
Tempo de ascensão: 50ns
Subcategoria: Optoacopladores
Tipo: IGBT
Largura: 6,8mm
Você está certo em conectar TLP701 e P701 ! Em muitos casos, "P701" é simplesmente uma abreviação comum ou uma marcação parcial encontrada no componente físico do circuito integrado TLP701.
O TLP701 é um fotoacoplador (optoacoplador) especializado fabricado pela Toshiba. Sua função principal é acionar IGBTs (Transistores Bipolares de Porta Isolada) e MOSFETs de Potência , componentes essenciais em eletrônica de potência.
Informações importantes sobre o TLP701 (P701)
Tipo: Fotoacoplador / Optoisolador. Utiliza um diodo emissor de luz (LED) de GaAℓAs para transmitir um sinal a um fotodetector integrado, proporcionando isolamento elétrico entre a entrada e a saída. Esse isolamento é crucial para a segurança e a imunidade a ruídos em aplicações de alta potência.
Função: Driver de porta IGBT/MOSFET de potência. Projetado para fornecer a corrente e a tensão necessárias para ligar e desligar rapidamente esses transistores de potência.
Fabricante: Principalmente Toshiba .
Pacote: Normalmente um SDIP (Shrink Dual In-line Package) de 6 pinos , que é menor que os pacotes DIP tradicionais de 8 pinos, economizando espaço na placa de circuito.
Tensão de isolamento: apresenta alta tensão de isolamento, normalmente 5000Vrms (Volts raiz quadrada média) , atendendo aos padrões internacionais de segurança para isolamento reforçado.
Corrente de saída: Capaz de fornecer uma corrente de saída de pico de cerca de ±0,6A , o que é suficiente para acionar diretamente muitos IGBTs de baixa potência.
Velocidade de comutação rápida: oferece tempos de comutação rápidos (por exemplo, atrasos de propagação em torno de 700ns no máximo ), o que é importante para a operação eficiente de dispositivos de energia.
Imunidade transitória de modo comum (CMTI): CMTI alto (por exemplo, ±10 kV/µs min ), o que significa que é altamente resistente a ruídos elétricos que podem causar disparos falsos do dispositivo de energia.
Faixa de temperatura operacional: desempenho geralmente garantido em uma ampla faixa de temperatura, normalmente de -40 a 100°C .
Aplicações comuns
O TLP701 é amplamente utilizado em:
Inversores industriais: essenciais para controlar motores e conversão de energia em ambientes industriais.Inversores de ar condicionado: para controle eficiente de motores em sistemas HVAC.
Circuitos de acionamento de porta IGBT e MOSFET de potência: em qualquer lugar onde esses dispositivos de comutação de energia precisem ser controlados de forma confiável e segura.
Valor Unitário

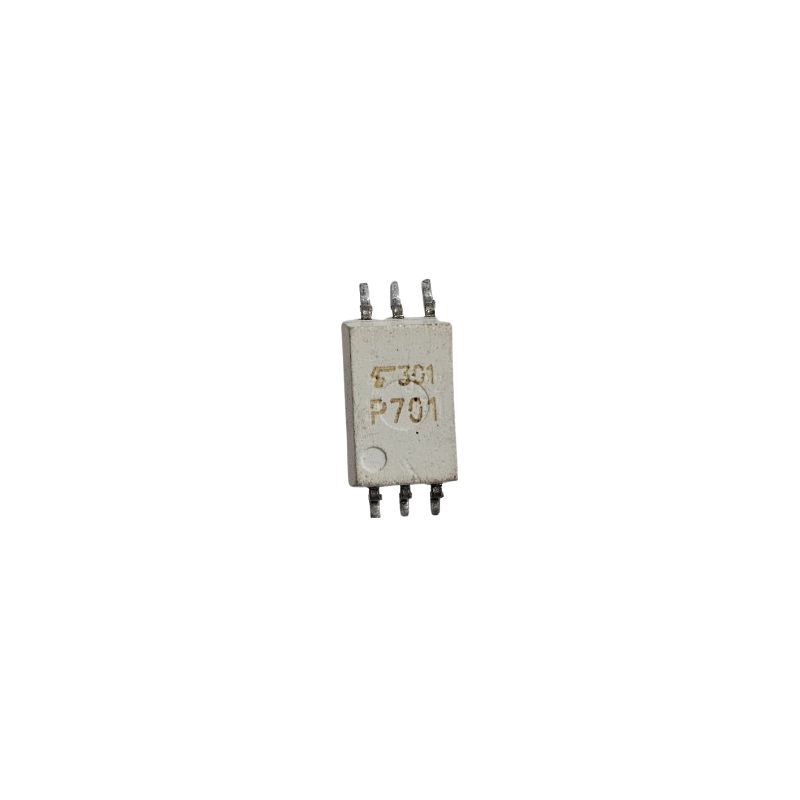

Imagem Meramente Ilustrativa
