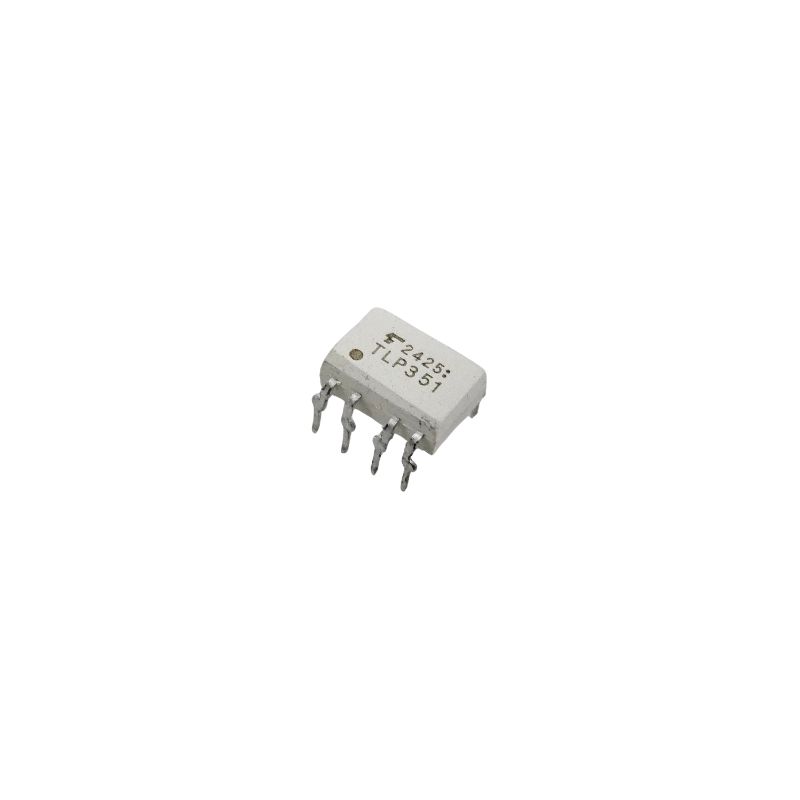

Circuito Integrado TLP351
Opto Acoplamento de Saída Lógica
Especificações:
Fabricante: Toshiba
Categoria de produto: Optoacoplamentos de saída lógicos
Caixa / Gabinete: PDIP-8
Tipo de saída: Totem Pole
Número de canais: 1 canal
Tensão de isolamento: 3750
Vrms Corrente de saída contínua máxima: 0,6 A
Se - Corrente direta: 20 mA
Vf - Tensão no sentido direto: 1.55 V
Vr - Tensão no sentido inverso: 5 V
Pd - Dissipação de potência: 260 mW
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 125 C
Altura: 3,65 mm
Comprimento: 9,66 mm
Largura: 6,4 mm
Marca: Toshiba
Atraso de propagação - Máx: 700 ns
Tempo de queda: 50 ns
Tensão de alimentação operacional: 10 V a 30 V
Tipo de Produto: Optoacopladores de Saída Lógica
Tempo de ascensão: 50 ns
Subcategoria: Optoacopladores
O Circuito Integrado TLP351 é um fotocoplador (ou optoisolador) fabricado pela Toshiba, projetado para fornecer isolamento elétrico entre diferentes partes de um circuito, enquanto permite a transmissão de sinais.
Ele é amplamente utilizado em aplicações de eletrônica de potência.
Como funciona?
O TLP351 consiste em um diodo emissor de infravermelho (LED) e um fotodetector integrado.
Quando o LED é ativado pela corrente de entrada, ele emite luz infravermelha.
Essa luz é detectada pelo fotodetector no outro lado do isolamento, que então gera um sinal de saída.
Como não há conexão elétrica direta entre a entrada e a saída, ele oferece um alto grau de isolamento.
Principais características:
Isolamento Elétrico: Oferece uma alta tensão de isolamento (geralmente 3750 Vrms), crucial para a segurança e a integridade de sistemas com diferentes níveis de tensão.
Corrente de Saída de Pico: Capaz de fornecer uma corrente de pico de saída de ±0.6 A (máximo), o que o torna adequado para a condução direta de portões de IGBTs e MOSFETs de baixa potência.
Ampla Faixa de Tensão de Alimentação: Opera com uma tensão de alimentação de 10V a 30V.
Baixa Corrente de Entrada: Possui uma corrente de entrada de disparo de 5 mA (máximo).
Tempo de Comutação Rápido: Tem tempos de comutação (tpLH/tpHL) de 700 ns (máximo).
Imunidade a Transientes de Modo Comum: Alta imunidade a transientes de modo comum (±10 kV/μs), o que significa que ele pode operar de forma confiável em ambientes com muito ruído elétrico.
Faixa de Temperatura de Operação: Funciona em uma ampla faixa de temperatura, de -40°C a 100°C.
Pacote: Geralmente disponível em um pacote DIP de 8 pinos.
Aplicações Comuns:
Devido às suas características de isolamento e capacidade de acionamento, o TLP351 é comumente encontrado em:
Acionamento de Portões de IGBTs e MOSFETs: É ideal para circuitos de acionamento de portão (gate drive) em inversores, conversores e pontes H.
Inversores para Ar Condicionado: Utilizado em sistemas de controle de motores e compressores.
Inversores Industriais: Em máquinas e equipamentos que exigem isolamento entre o controle de baixa tensão e a potência de alta tensão.
Fontes de Alimentação Chaveadas: Para feedback e isolamento de sinais.
Automação Industrial: Em sistemas onde é necessária a isolamento entre os circuitos de controle e os equipamentos de alta voltagem.
Em resumo, o TLP351 é um componente fundamental para garantir a segurança e a eficiência em aplicações de eletrônica de potência que exigem isolamento elétrico robusto.
Valor Unitário
Foto Meramente Ilustrativa
Para mais informações, entre em contato.
