TLP187 Circuito Integrado Smd

Circuito Integrado TLP187 Smd Sop-4
Transistor Output Optocouplers High VCEO Darlington 300V 150mA 3750Vrms
Especificações:
Fabricante: Toshiba
Categoria do Produto: Optoacopladores de Saída a Transistor
Estilo de Montagem: SMD/SMT
Embalagem/Caixa: 11-4M1S-4
Número de Canais: 1 Canal
Tensão de Isolamento: 3750 Vrms
Tipo de Saída: Fototransistor
Taxa de Transferência de Corrente - Mín.: 1000% If
Corrente Direta: 50mA Vf
Tensão Direta: 1,4V
Tensão Máxima Coletor-Emissor: 300V
Corrente Máxima Coletor: 150mA
Tensão Máxima de Saturação Coletor-Emissor: 1,2V
Tempo de Subida: 40 us
Tempo de Queda: 15us Vr
Tensão Reversa: 5V Pd
Dissipação de Potência: 100mW
Temperatura mínima de operação: - 55°C
Temperatura máxima de operação: + 110°C
Série: TLP187
Embalagem: Rolo
Embalagem: Fita cortada
Marca: Toshiba
Taxa de transferência de corrente: 1000%
Tipo de produto: Optoacopladores com saída de transistor
Subcategoria: Optoacopladores

O TLP187 é um fotocoplador (ou optoacoplador) fabricado pela Toshiba, projetado para fornecer isolamento elétrico entre dois circuitos, ao mesmo tempo em que permite a transmissão de sinais. O encapsulamento SMD SOP-4 indica que ele é um dispositivo de montagem em superfície (SMD) com um corpo pequeno (Small Outline Package - SOP) e 4 pinos.

Como Funciona
Um fotocoplador como o TLP187 opera com base em um princípio simples:
Entrada (Lado do LED): Possui um LED infravermelho na parte de entrada (pinos 1 e 2). Quando uma corrente elétrica passa por este LED, ele emite luz infravermelha.
Saída (Lado do Fototransistor Darlington): Internamente, um fototransistor Darlington está opticamente acoplado ao LED, mas eletricamente isolado. Quando a luz do LED incide sobre o fototransistor, ela o ativa, permitindo que a corrente flua pelo lado da saída (pinos 3 e 4).
Isolamento: Como a comunicação entre a entrada e a saída é feita por luz, não há conexão elétrica direta. Isso proporciona um alto nível de isolamento dielétrico, protegendo um circuito de alta tensão ou ruidoso de afetar um circuito sensível ou de baixa tensão.

Principais Características
Isolamento de Alta Tensão: O TLP187 oferece uma tensão de isolamento de até 3750 Vrms, o que é crucial para segurança e proteção contra ruído.
Saída Darlington: O uso de um fototransistor Darlington na saída proporciona um alto CTR (Current Transfer Ratio - Taxa de Transferência de Corrente), tipicamente 1000% (ou seja, uma pequena corrente de entrada no LED pode controlar uma corrente muito maior na saída). Isso o torna adequado para controlar cargas de maior corrente ou para interface com circuitos lógicos.
Alta Tensão Coletor-Emissor (VCEO): Possui uma tensão coletor-emissor máxima de 300V, o que o torna útil em aplicações que exigem chaveamento de tensões mais elevadas.
Encapsulamento Compacto: O formato SOP-4 (SO6 de 4 pinos para a Toshiba) é ideal para designs compactos e montagem em superfície (SMD).
Ampla Faixa de Temperatura de Operação: Opera de -55°C a +110°C, garantindo confiabilidade em ambientes variados.

Aplicações Comuns
Devido às suas características de isolamento e alta taxa de transferência de corrente, o TLP187 é amplamente utilizado em:
Fontes de Alimentação Chaveadas (SMPS): Para feedback isolado ou controle.
Interfaces de Comunicação: Isolando sinais entre diferentes sistemas, como em PLCs (Controladores Lógicos Programáveis) ou interfaces de comunicação industrial.
Controle Industrial: Em sistemas de automação para isolar circuitos de controle de motores, sensores ou atuadores de alta potência.
Equipamentos Domésticos: Em aparelhos eletrônicos que necessitam de isolamento para segurança.
Módulos de Saída DC: Em módulos de saída de 100 VDC de controladores programáveis.
Em suma, o TLP187 SMD SOP-4 é um componente essencial para a isolação de sinal em diversas aplicações eletrônicas, garantindo segurança, proteção contra ruídos e compatibilidade entre circuitos com diferentes níveis de tensão.

Valor Unitário

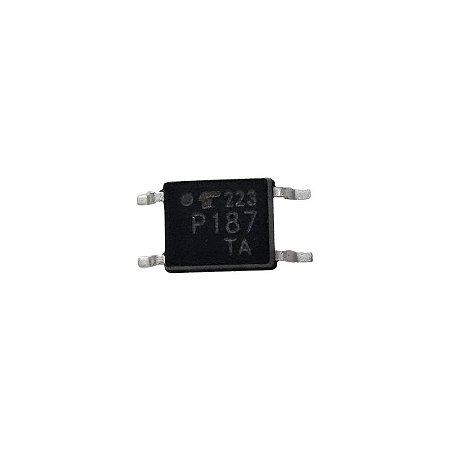

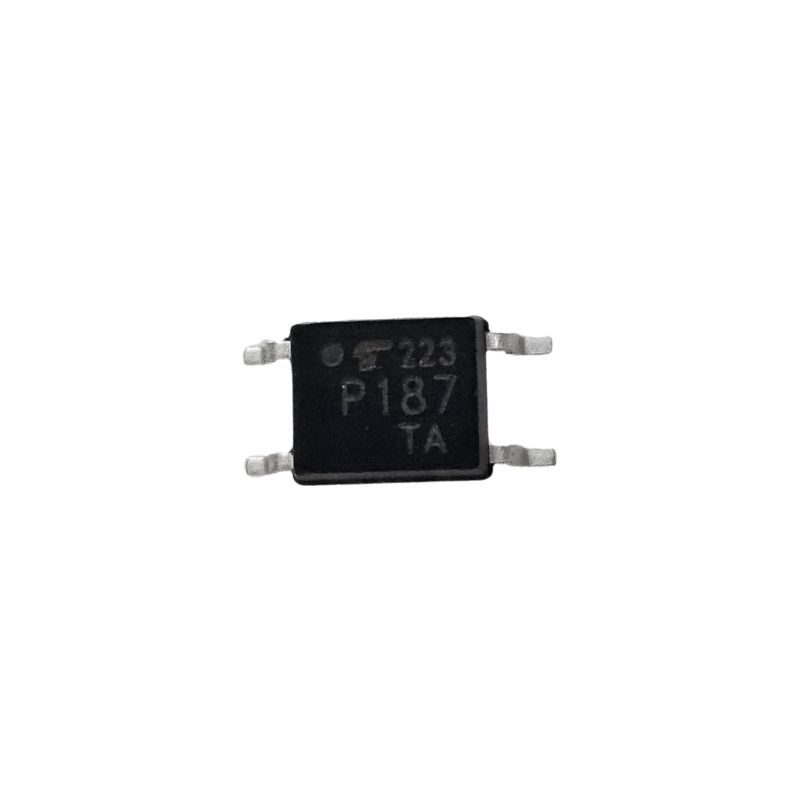

Imagem Meramente Ilustrativa
