Circuito Integrado TL494CN Texas

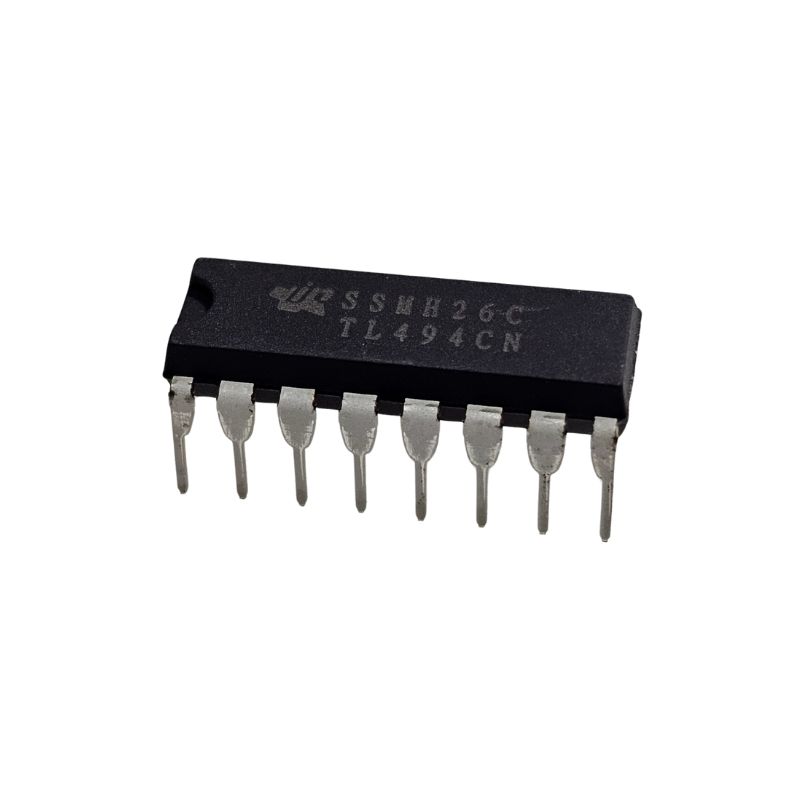

TL494CN DIP-16
Controladores de comutação PWM Controller
Especificações:
Fabricante: Texas Instruments
Categoria de produto: Controladores de comutação
Topologia: Boost, Buck, Flyback, Forward, Push-Pull
Número de saídas: 2 Saídas
Frequência de comutação: 300 kHz
Ciclo de serviço - Máx: 45%
Voltagem de saída: 40V
Corrente de saída: 200 mA
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 85 C
Estilo de montagem: Atraves de Orificio
Caixa / Gabinete: PDIP-16
Embalagem: Vareta
Altura: 4.57 mm
Comprimento: 19.3 mm
Faixa de temperatura operacional: - 40 C to + 85 C
Série: TL494
Tipo: Controladores PWM de modo de tensão
Marca: Texas Instruments
Tempo de queda: 40 ns
Tipo de Produto: Controladores de comutação
Tempo de ascensão: 100 ns
Subcategoria: PMIC - CIs de gerenciamento de potência
O Circuito Integrado TL494CN Texas Instruments é um controlador PWM (Pulse Width Modulation) amplamente utilizado em fontes chaveadas, inversores, carregadores de bateria e reguladores de tensão. Ele integra todos os blocos necessários para o controle preciso de sistemas de comutação, incluindo amplificadores de erro, oscilador interno, comparadores, referência de tensão de 5V e transistores de saída.
Com ele, é possível ajustar a frequência de operação e o ciclo ativo (duty cycle), garantindo alta eficiência energética e excelente estabilidade no controle de potência. O TL494CN opera em uma ampla faixa de tensão, possui baixa distorção e é compatível com diversas topologias de conversores, como push-pull, half-bridge e flyback.
Encapsulamento DIP-16, ideal para aplicações em protótipos e montagens em placas padrão.
Principais características:
Controlador PWM de alta precisão
Referência de tensão interna de 5V ±1%
Dois amplificadores de erro internos
Oscilador ajustável por resistores e capacitores externos
Saídas configuráveis em modo paralelo ou push-pull
Tensão de operação: 7V a 40V
Encapsulamento: DIP-16
Aplicações típicas:
Fontes chaveadas (SMPS)
Inversores DC/AC
Carregadores de bateria
Reguladores de tensão ajustáveis
Sistemas de controle de motores
Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
