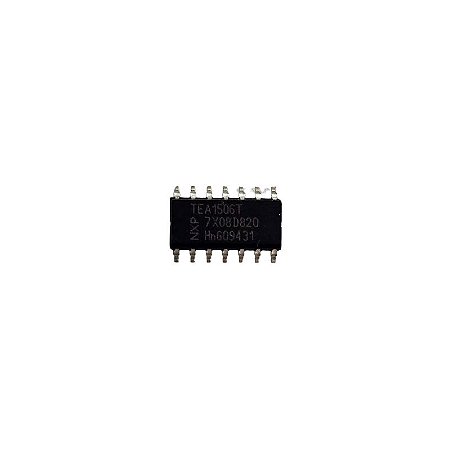

Circuito Integrado TEA1506T Smd
Conversor CA/CC
Especificações:
Fabricante: NXP
Categoria de produto: Conversor CA / CC
Marca: NXP Semiconductors
Tipo de Produto: Conversores AC / DC
Subcategoria: PMIC - CIs de gerenciamento de energia
Circuito Integrado TEA1506T é um controlador de fonte de alimentação chaveada (SMPS - Switched Mode Power Supply). Ele faz parte da família "GreenChip II" da NXP Semicondutores(originalmente Philips Semiconductors), projetada para criar fontes de alimentação eficientes e econômicas.
Qual a sua função principal?
A principal função do TEA1506T é atuar como o "cérebro" de uma fonte de alimentação flyback compacta, que é um tipo comum de SMPS. Ele controla o chaveamento de um transistor (geralmente um MOSFET externo) no lado primário do transformador para converter a alta tensão AC da rede elétrica em tensões DC mais baixas e reguladas, necessárias para o funcionamento de diversos equipamentos eletrônicos.
Ele é otimizado para operar de forma eficiente em diversas condições de carga, desde o modo de alta potência até o modo de baixo consumo (standby).
Características Essenciais
Eficiência GreenChip II: Projetado para alta eficiência, especialmente em cargas leves e modo de espera, ajudando a reduzir o consumo total de energia do aparelho.
Controle de Modo de Corrente: Utiliza o modo de corrente para simplificar o design da fonte, melhorar a resposta a mudanças de carga e garantir uma limitação de corrente precisa.
Operação Quase-Ressonante/Valley Switching: Em níveis de alta potência, ele pode operar em modo quase-ressonante ou de "valley switching" (chaveamento no vale da tensão), o que minimiza as perdas de comutação e o ruído eletromagnético (EMI).
Modo de Economia de Energia: Em baixas potências (standby),o CI reduz sua freqüência de chaveamento ou entra em modo de "cycle skipping" (salto de ciclos), o que diminui drasticamente o consumo de energia.
Proteções Integradas: Inclui uma série de proteções essenciais para a confiabilidade e segurança da fonte:
Proteção contra sobretensão (OVP) na saída.
Proteção contra sobrecorrente(limite de corrente ciclo-a-ciclo).
Proteção contra superaquecimento (OTP).
Bloqueio por subtensão (UVLO).
Detecção de desmagnetização: Garante que o chaveamento ocorra apenas quando o transformador estiver desmagnetizado, evitando correntes de inrush excessivas.
Baixo Número de Componentes Externos: O alto nível de integração do CI contribui para um design de fonte mais simples e com menos peças, o que reduz custos e complexidade.
Jogo externo: Diferente de alguns outros chips GreenChip, o TEA1506T requer uma fonte de partida externa (geralmente um resistor bleeder) para iniciar a operação, e é alimentado por um enrolamento auxiliar do transformador após a partida.
Aplicações Típicas
O TEA1506T é comumente encontrado em fontes de alimentação para:
Televisores (TVs)
Monitores
Adaptadores de energia (carregadores)
Aparelhos de DVD/Blu-ray
Outros equipamentos eletrônicos de consumo que necessitam de uma fonte de alimentação DC regulada e eficiente.
