Circuito Integrado TEA1062A Philips
O TEA1062A é um circuito integrado (CI) da família TEA da Philips/NXP Semiconductors, projetado para uso em sistemas de telefonia analógica, atuando como um circuito de transmissão de baixa tensão com interface de discador (dialler interface). Ele integra diversas funções necessárias para o processamento de áudio e controle em telefones eletrônicos e sistemas de comunicação por linha telefônica
Descrição Geral
O TEA1062A realiza todas as funções de interface de linha e de fala exigidas em aparelhos telefônicos totalmente eletrônicos, incluindo comutação entre discagem e voz. É capaz de operar com baixa tensão DC na linha telefônica, facilitando a conexão de múltiplos aparelhos em paralelo.
Principais Características
Função: Circuito integrado para interface de transmissão de voz e linha telefônica.
Baixa tensão de operação: Funciona com tensões de linha muito baixas (a partir de ~1,6V DC, com desempenho reduzido).
Regulador de tensão interno: Com resistência estática ajustável. Entradas de microfone de alta impedância: Suporta microfones dinâmicos, magnéticos ou piezoelétricos
Amplificador de recepção: Possui amplificador integrado para o fone ou receptor.
Controle de ganho ajustável: Permite ajustar ganho tanto no microfone quanto no receptor.
Entrada de sinal DTMF: Compatível com discagem por tons (DTMF) e apresenta entrada de silêncio (mute) com lógica invertida em relação ao TEA1062 padrão (ativo baixo)
Compensação de perda de linha: Ajusta automaticamente o ganho com base na corrente da linha telefônica.
Dados Técnicos (Resumo)
Entradas de microfone: Alta impedância (tipicamente 64 kΩ).
Ajuste de ganho: Faixa ampla para microfone e receptor.
Tensão de linha: Opera a partir de tensões muito baixas, adequadas para sistemas telefônicos analógicos alimentados pela própria linha. Encapsulamento: Disponível em pacote DIP ou SO com 14–16 pinos, dependendo da versão e fabricante.
Aplicações Típicas
O TEA1062A é amplamente utilizado em telefonia analógica tradicional e em sistemas que necessitam de uma interface de linha completa, incluindo:
Telefones eletrônicos de mesa.
Equipamentos de comunicação por linha telefônica
Intercomunicadores e dispositivos com interface DTMF
Produtos eletrônicos embarcados com conexão a linhas de voz.
Benefícios do Produto
Funções integradas: Combina etapas de amplificação, interface de linha e controle de sinal em um único dispositivo, simplificando o projeto de telecomunicação
Baixa tensão de operação: Permite circuitos telefônicos mais simples e eficientes.
Ajustes de ganho e mute: Flexibilidade no ajuste de áudio e modo de discagem.
Valor Unitário

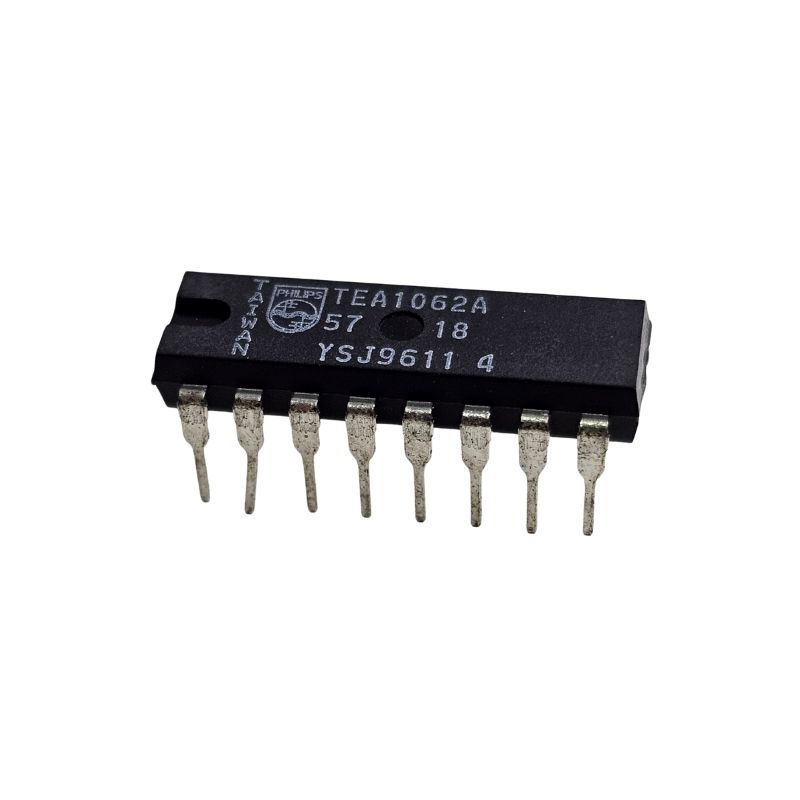

Imagem Meramente Ilustrativa
