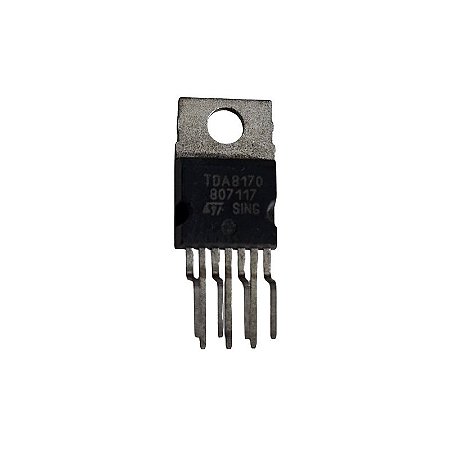

Circuito Integrado TDA8170 St
O TDA8170 é um Circuito Integrado (CI) Defletor Vertical (Vertical Deflection Output) projetado especificamente para uso em televisores e monitores de tubo de raios catódicos (CRT).
O "ST" refere-se ao fabricante, que é a STMicroelectronics.
Função Principal
Em um tubo de raios catódicos (CRT), a imagem é formada pela varredura de um feixe de elétrons na tela. O processo de deflexão (direcionamento) do feixe é dividido em dois eixos: horizontal e vertical.
O TDA8170 é responsável por:
Amplificar o sinal de varredura vertical (geralmente gerado por um oscilador ou processador de varredura).
Fornecer a corrente necessária para os enrolamentos da bobina de deflexão vertical, criando um campo magnético que move o feixe de elétrons de cima para baixo na tela.
Garantir a linearidade da imagem (que a imagem não seja esticada ou comprimida nas bordas superior e inferior).
Ele essencialmente gera a forma de onda de dente de serra (ou onda triangular modificada) de alta potência que aciona o yoke (conjunto de bobinas de deflexão) vertical.
Características Técnicas Chave
| Característica | Detalhe |
| Função | Defletor de Saída Vertical |
| Aplicações Típicas | Televisores e Monitores CRT |
| Tipo de CI | Amplificador de Potência (Classe B/AB) |
| Corrente Máxima de Saída | Alta (para acionar a bobina de deflexão) |
| Tensão de Alimentação | Geralmente opera com tensões duplas ou simples de alta tensão. |
| Proteção | Possui proteção contra sobreaquecimento (térmica) e curto-circuito. |
