Circuito Integrado TDA4665 Philips
Circuito Integrado TDA4665 Philips:
O TDA4665 é um circuito integrado desenvolvido pela Philips para atuar como linha de atraso (delay line) de crominância em sistemas de televisão PAL, desempenhando um papel essencial na correta decodificação e reconstrução dos sinais de cor. Ele atrasa o componente cromático por exatamente um período de linha, permitindo que o processador de cor compare e combine informações de cor de linhas consecutivas — princípio fundamental do sistema PAL para correção de fase.
Trata-se de um CI altamente estável, projetado para oferecer precisão temporal, baixa distorção e excelente performance mesmo em televisores que operam em condições variáveis de temperatura e alimentação, garantindo fidelidade na reprodução das cores.
Principais Características:
Delay line eletrônica para sistema PAL, substituindo linhas de atraso acústicas ou mecânicas mais antigas.
Atraso preciso de uma linha completa, garantindo correção automática de fase (PAL).
Alta estabilidade térmica, mantendo o atraso constante mesmo em variações de temperatura.
Baixa distorção e baixa perda de sinal, essencial para qualidade de cor.
Integração completa, reduzindo ao mínimo o número de componentes externos.
Encapsulamento DIP, comum em placas de TV CRT.
Excelente vida útil e confiabilidade em aplicações contínuas.
Funções no Circuito:
Realiza atraso de 64 µs (equivalente a 1 linha PAL).
Permite comparação de crominância entre linhas consecutivas.
Garante a correção automática de fase característica do sistema PAL.
Fornece saída de crominância estável para o decodificador de cor principal.
Melhora saturação, tonalidade e fidelidade de cor na tela.
Aplicações Típicas:
TVs CRT que utilizam sistema PAL.
Decodificadores e módulos de processamento de vídeo analógico.
Equipamentos de vídeo compatíveis com PAL-M ou PAL-B/G (dependendo da versão do circuito).
Reparos de televisores e restauração de modelos antigos.
Vantagens:
Processamento de cor mais limpo e estável.
Correção eficiente de erros de fase sem necessidade de componentes mecânicos.
Aumenta a fidelidade da imagem em sistemas PAL.
Fácil substituição devido ao encapsulamento tradicional.
Valor Unitario

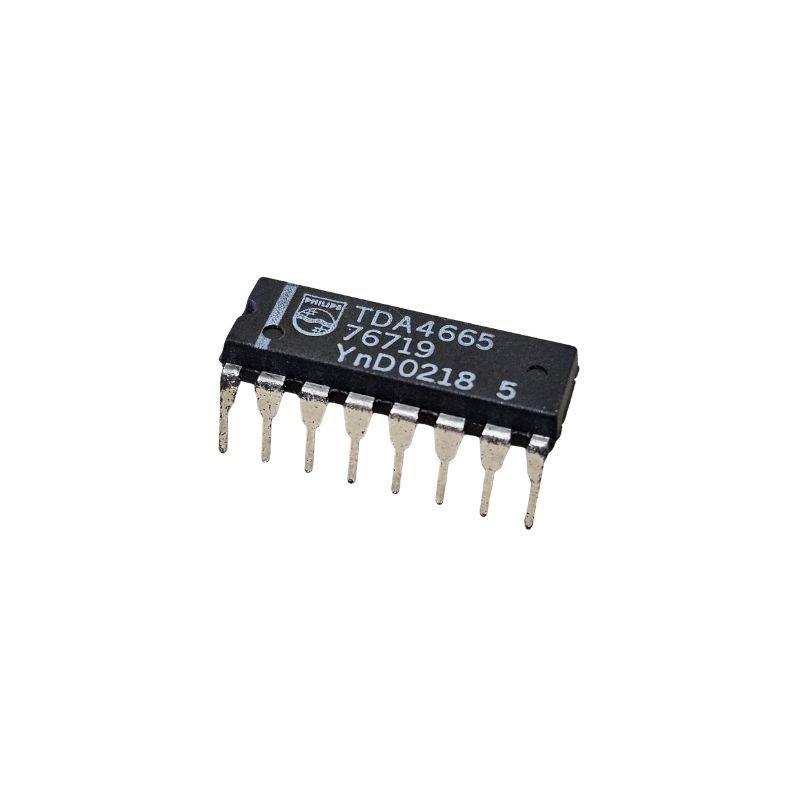

Imagem Ilustrativa
Para mais informações, entre em contato.
