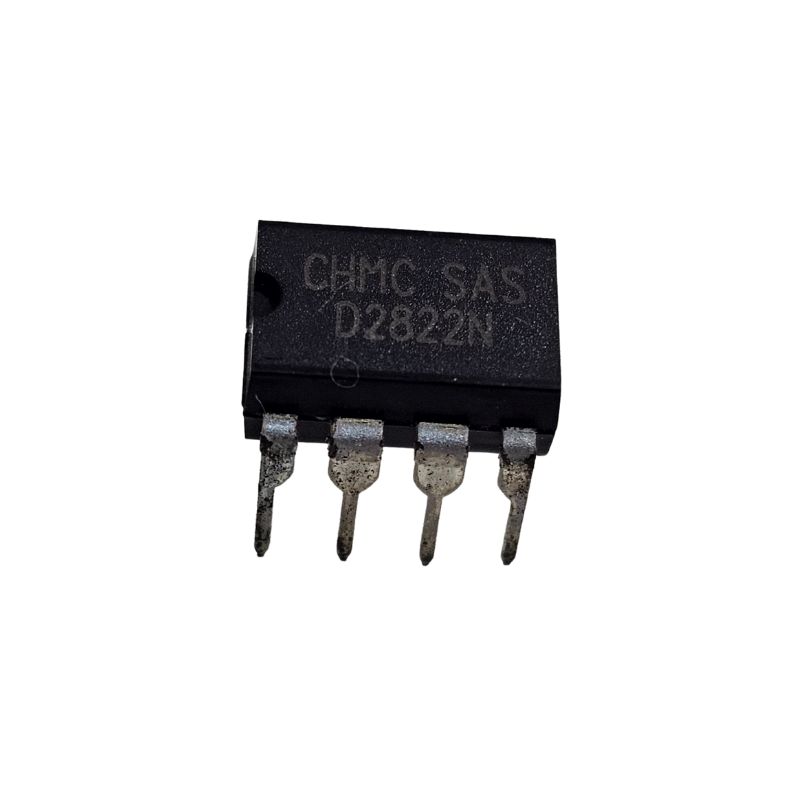

Circuito Integrado TDA2822N = D2822N
O TDA2822N é um Circuito Integrado (CI) Amplificador de Potência de Áudio Duplo de Baixa Tensão, projetado para ser usado em equipamentos de áudio portáteis, como rádios a bateria, walkmans e pequenos CD players.
A designação "N" indica tipicamente o encapsulamento DIP de 8 pinos (Dual In-line Package), um formato through-hole fácil de trabalhar em protoboards.
Características Técnicas Chave
Função: Amplificador de Potência de Áudio Duplo (Classe AB).
Tensão de Alimentação: Extremamente versátil, operando tipicamente de 1.8V a 15V. Isso o torna ideal para sistemas alimentados por duas ou três pilhas AA/AAA.
Configurações: Possui dois amplificadores independentes internos que podem ser configurados para:
Estéreo (Dual): Dois canais separados, com baixa potência de saída por canal
Ponte (Bridge-Tied Load - BTL): Os dois canais são combinados para atuar como um único amplificador mono mais potente
Consumo: Apresenta uma baixa corrente quiescente (Low Quiescent Current), o que otimiza a vida útil da bateria em dispositivos portáteis.
Qualidade de Áudio: Possui baixa distorção crossover para uma boa reprodução de áudio.
Circuito em Ponte (BTL) para Potência Máxima
Na configuração BTL, o CI é usado para extrair a máxima potência mono possível, conectando o alto-falante entre as Saídas 1 (Pino 1) e Saída 2 (Pino 8).
Entrada de Áudio: O sinal é aplicado apenas em uma entrada (ex: Pino 4).
Configuração de Ponte: As entradas Inversora e Não-Inversora são conectadas internamente ou externamente para forçar as duas saídas (Pino 1 e Pino 8) a trabalharem em oposição de fase (180°).
Alto-falante: O alto-falante é ligado diretamente entre o Pino 1 e o Pino 8.
